Техническое описание

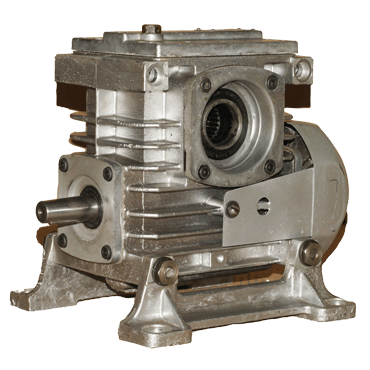

Редукторы Ч-80 применяются в качестве привода для понижения угловой скорости и увеличения крутящего момента. Редуктор имеет небольшую массу т.к. сделан из сплава алюминия. Выходной вал редуктора цилиндрический или полый, зависит от варианта сборки. Передаточное отношение в пределах 8 – 80. Контроль уровня масла осуществляется через специальное отверстие на корпусе редуктора. Новые редукторы поставляются покупателю в незаправленном виде, поэтому перед эксплуатацией в них обезательно нужно залить масло.

УСЛОВИЯ ПРИМЕНЕНИЯ РЕДУКТОРОВ Ч-80

Климатич. варианты исполнения: У,Т – категории размещения 1-3 , а также исполнения УХЛ/О - категория размещения 4 (ГОСТ 15150-69);

Эксплуатация предполагается в постоянном режиме – не более 24 ч/сут или с периодическими остановками;

Вал редуктора рассчитан на вращение в обе стороны, частота не выше 1800об/мин;

Устройство адаптировано для работы в условиях переменной и постоянной нагрузки (одного направления/реверсивная);

Эксплуатация предполагается в постоянном режиме – не более 24 ч/сут или с периодическими остановками;

Вал редуктора рассчитан на вращение в обе стороны, частота не выше 1800об/мин.;

Характер атмосферы: I и II (ГОСТ 15150-69), запыленность окружающего воздуха не должна превышать 10 мг/м.куб.

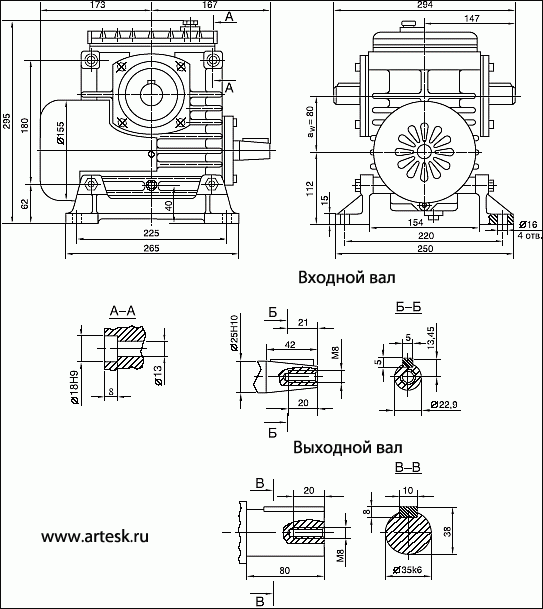

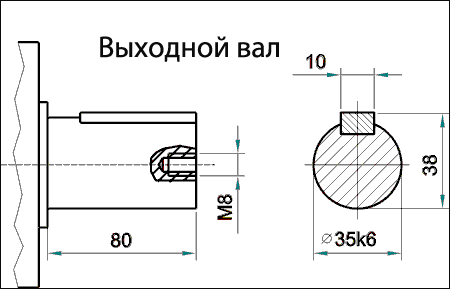

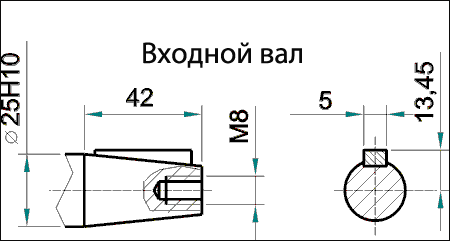

Габаритные и присоединительные размеры

Варианты сборки

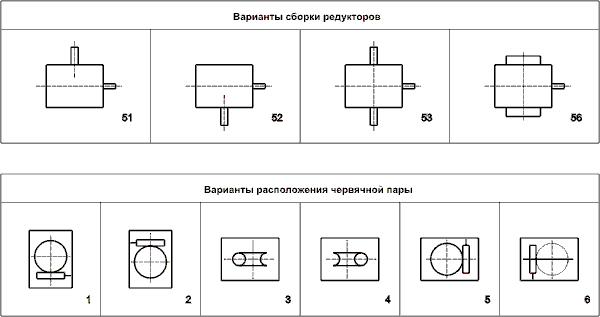

Варианты сборки редукторов и расположения червячной пары

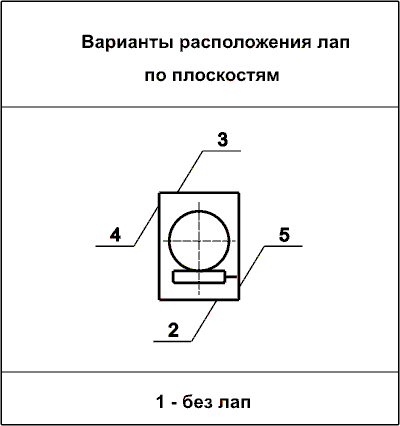

Варианты расположения лап (1-без лап; 2-5 расположение лап по плоскостям)

Технические характеристики червячного редуктор Ч-80

Номинальные передаточные числа Uном.	Значения допустимых крутящих моментов на выходном валу, к.п.д. и термической мощности при частоте вращения входного вала n, об/мин.									Допускаемая консольная нагрузка на вале , Н
	750			1000			1500			входном	выходном
	Мт, Н м	h	Nт, квт	Мт, Н м	h	Nт, квт	Мт, Н м	h	Nт, квт	входном	выходном
8,0	280	0,89	3,1	250	0,90	3,6	212	0,91	4,6	500	4000
10,0	250	0,88	2,2	224	0,89	2,6	190	0,90	3,4
12,5	250	0,86	1,8	230	0,87	2,2	195	0,89	2,8
16,0	280	0,83	1,7	250	0,85	1,9	218	0,86	2,5
20,0	243	0,79	1,2	224	0,81	1,5	195	0,84	1,9
25,0	243	0,78	1,0	224	0,79	1,2	195	0,83	1,5
31,5	300	0,72	1,1	280	0,75	1,0	250	0,78	1,7
40,0	243	0,67	0,7	218	0,71	0,9	195	0,73	1,1
50,0	243	0,65	0,6	230	0,66	0,8	206	0,71	0,9
63,0	224	0,60	0,5	212	0,62	0,6	190	0,64	0,8
80,0	200	0,55	0,4	190	0,58	0,5	175	0,61	0,6
