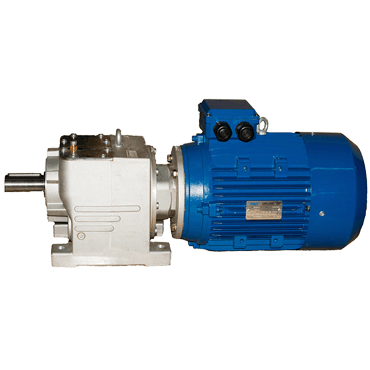

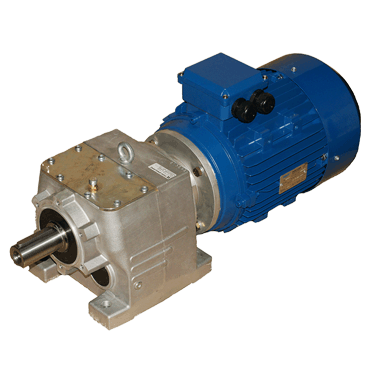

Цилиндрические соосные мотор-редукторы серии MTC A являются полными аналогами серии R (SEW EURODRIVE). Редукторы производятся в Чехии заводом «ТОС Зноймо» и получили известность, как в России, так и во всем мире. Редукторы имеют современный дизайн, при этом качество соответствует европейским требованиям приводной техники. Зубчатые пары серии MTC имеют высокие допуски, каждые шестерни «подгоняется» относительно друг друга, что делает работу редукторов бесшумной. Благодаря высочайшему качеству сборки редукторы серии MTC A имеют высокие показатели КПД, что позволяет использовать их в «тяжелых условиях» 24 часа в сутки. Унифицированные размеры и дополнительные опции серии MTC позволят эксплуатировать редуктор во всех отраслях промышленности, без каких либо ограничений.



Выходные обороты и мощность электродвигателей (кВт)



Особенности конструкции

  • Корпус MTC 0.A …MTC 5.A выполнен из алюминиевого сплава
  • Корпус MTC 6.A – MTC 8.A выполнен из чугуна
редукторы MTC A
MTC A

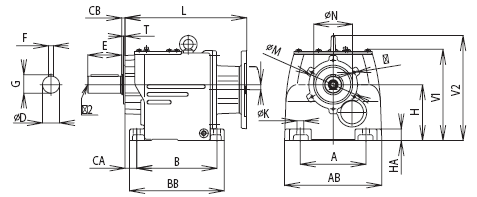

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры

Размер
А
АВ
В
ВВ
СА
СВ
Dk6
E
F
G
H
HA
K
L
M
Nj7
S
S2
T
V1
V2
J
Масса
MTC 02A
110
138
90
117
18
14
40
5
16
71
14
9
140
M5
136
0
6,0
MTC 12A
110
138
90
117
18
16
40
5
18
75
14
9
140
M5
140
0
9,0
MTC 22A
110
140
110
132
14
4,5
20
40
6
23
75
12
9
160*
60
50
M5×10
M6
2,5
128
160
0
5,0
MTC 23A
110
140
110
132
14
4,5
20
40
6
23
75
12
9
172
60
50
M5×10
M6
2,5
128
160
0
5,3
MTC 32A
110
158
130
160
19
6,0
25
50
8
28
90
18
9
200
85
70
M6×12
M10
3,0
151
178
10
8,0
MTC 33A
110
158
130
160
19
6,0
25
50
8
28
90
18
9
205
85
70
M6×12
M10
3,0
151
178
10
8,5
MTC 42A
135
200
165
195
24
7,0
35
70
10
38
115
24
14
255
100
80
M6×12
M12
3,5
188
216
10
14,5
MTC 43A
135
200
165
195
24
7,0
35
70
10
38
115
24
14
250
100
80
M6×12
M12
3,5
188
216
10
15,0
MTC 52A
170
235
205
245
28
7,5
40
80
12
43
140
30
17
278
130
110
M8×16
M16
3,5
229
258
18
23,0
MTC 53A
170
235
205
245
28
7,5
40
80
12
43
140
30
17
276
130
110
M8×16
M16
3,5
229
258
18
23,0
MTC 62A
215
290
260
300
35
7,5
50
100
14
54
180
35
17
315**
165
130
M16×19
M16
3,5
295
334
15
58,0
MTC 63A
215
290
260
300
35
7,5
50
100
14
54
180
35
17
327
165
130
M16×19
M16
3,5
295
334
15
58,0
MTC 72A
250
350
310
365
33
7,5
60
120
18
64
225
50
22
405
200
160
M16×30
M20
3,5
362
410
10
135,0
MTC 73A
250
350
310
365
33
7,5
60
120
18
64
225
50
22
390***
200
160
M16×30
M20
3,5
362
410
10
125,0
MTC 82A
290
400
370
440
45
10
70
140
20
74.5
250
55
26
486
215
180
M20×30
M20
4,0
417
481
20.5
155,0
MTC 83A
290
400
370
440
45
10
70
140
20
74.5
250
55
26
476
215
180
M20×30
M20
4,0
417
481
20.5
160,0

Габаритные размеры выходного фланца

Размер
CC
L1
M
Nj7
P
S3
T1
Масса
Размер
D1k6
E1
F1
G1
L2
S1
MTC 02A
18
140
115
95
140
10
3,0
6,0
MTC 02A
12
20
4
14
140
M4
MTC 12A
18
140
115
95
140
10
3,0
9,0
MTC 12A
14
25
6
16
140
M5
MTC 22A
18
168*
115
95
140
10
3,0
5,3
MTC 22A
19
40
6
22
158
M6
MTC 23A
18
177
115
95
140
10
3,0
5,6
MTC 23A
19
40
6
22
170
M6
MTC 32A
25
206
130
110
160
10
3,5
8,5
MTC 32A
24
50
8
27
199
M8
MTC 33A
25
211
130
110
160
10
3,5
9,0
MTC 33A
24
50
8
27
203
M8
MTC 42A
31
262
165
130
200
11
3,5
15,4
MTC 42A
24
50
8
27
245
M8
MTC 43A
31
257
165
130
200
11
3,5
15,9
MTC 43A
24
50
8
27
248
M8
MTC 52A
35
286
215
180
250
14
4,0
24,6
MTC 52A
28
60
8
31
275
M10
MTC 53A
35
284
215
180
250
14
4,0
24,6
MTC 53A
28
60
8
31
268
M10
MTC 62A
36
323**
265
230
300
15
4,0
64,0
MTC 62A
38
80
10
41
313
M16
MTC 63A
36
335
265
230
300
15
4,0
64,0
MTC 63A
38
80
10
41
317
M16
MTC 72A
46
413
300
250
350
18
5,0
145,0
MTC 72A
42
110
12
45
403
M20
MTC 73A
46
398***
300
250
350
18
5,0
135,0
MTC 73A
42
110
12
45
388
M20
MTC 82A
48
499
350
300
450
18
5,0
173,0
MTC 82A
48
110
14
51.5
483
M20
MTC 83A
48
489
350
300
450
18
5,0
187,0
MTC 83A
48
110
14
51.5
471
M20


Монтажные позиции

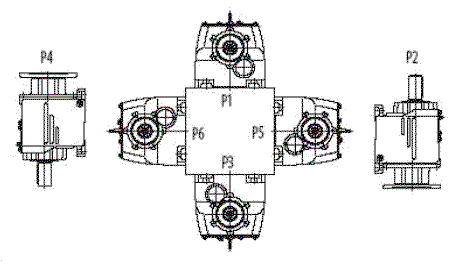

Варианты сборки редукторов и расположения червячной пары



Таблица стандартов передаточных отношений

Код
передача i
MTC
02A
MTC
12A
MTC
22A
MTC
32A
MTC
42A
MTC
52A
MTC
62A
MTC
72A
MTC
82A
MTC
23A
MTC
33A
MTC
43A
MTC
53A
MTC
63A
MTC
73A
MTC
83A
1
3,76
26,8
27,6
28,8
26,8
25,7
27,30
2
4,37
4,10
4,25
4,22
29,7
30,3
31,9
30,3
29,0
30,60
31.69
3
4,70
4,83
4,74
4,84
4,31
33,5
33,4
35,9
34,0
32,5
34,60
36.49
4
5,29
5,56
5,39
5,40
5,43
5,51
5,01
36,7
37,1
40,2
38,5
37,4
39,50
5
6,15
6,17
6,22
6,19
6,05
6,19
6,06
5,86
41,6
41,8
45,4
43,5
42,9
45,09
42.36
6
6,80
6,98
7,02
6,80
6,95
6,69
6,61
46,8
47,1
50,7
49,2
48,7
50,53
48.34
7
8,07
7,79
7,82
7,86
7,68
7,82
7,54
7,41
7.62
52,2
52,6
53,0
54.96
8
8,75
8,89
8,83
8,71
8,71
8,24
8,62
8.77
57,8
57,9
57,8
55,8
59,9
57,13
61.1
9
10,36
9,85
10,23
9,91
9,95
9,92
9,02
10,08
10.19
65,3
63,8
63,9
63,0
67,2
65,27
68.47
A
11,49
11,45
11,28
10,56
11,14
10,97
11,38
11.62
71,5
70,8
72,0
70,8
77,3
73,20
77.4
B
12,54
12,66
12,86
12,94
11,87
12,55
12,35
13,08
11.93
81,0
79,6
80,6
80,2
82,00
82.61
C
14,88
14,51
14,51
14,67
13,39
14,20
13,49
14,92
13.74
89,6
91,1
90,7
88,6
92,70
94.73
D
16,14
16,19
16,42
15,19
16,16
15,06
17,15
15.95
100,1
104,1
102,6
100,5
105,90
109.09
E
18,46
17,93
18,49
17,36
18,29
16,89
18.21
110,3
114,6
F
19,75
20,35
20,26
20,66
20,00
20,92
19,08
19,68
20.7
121,4
118,5
116,5
118,20
126.64
G
23,86
25,14
25,05
25,43
23,78
24,64
24,84
23.01
134,8
131,1
131,6
129,5
132,50
H
26,26
27,81
28,23
28,08
25.79
147,6
147,8
145,3
149,80
144.5
I
32,04
32,08
29.15
165,4
167,4
167,2
171,10
164.3
J
31.11
186,9
189,3
191,6
196,30
182.64
K
22,75
22,63
217,4
220,00
204.69
L
9,94
248,70
231.38
M
21,41
22,17
284,20
246.94



Выходные обороты и мощность электродвигателей (кВт)
