Цилиндрические плоские мотор-редукторы серии F
Плоские цилиндрические мотор-редукторы имеют параллельное смещение входного и выходного вала, что позволяет устанавливать их в ограниченном пространстве. Редуктор имеет прочный литой корпус из чугуна. Полый выходной вал позволяет устанавливать мотор-редуктор прямо на вал приводного механизма. Для исключения поворота редуктора служит моментный рычаг на корпусе редуктора. Серия плоских мотор-редукторов для удобства монтажа выпускается в двух модификациях: на лапах и на фланце.



Серия F имеет 11 типоразмеров, комплектуются асинхронными коротко замкнутыми электродвигателями переменного тока, по требованию заказчика возможна установка специальных электродвигателей. Крутящий момент в пределах от 130 до 18 000 Нм. Соотношение передаточных чисел 4 до 30000. Мотор-редукторы могут эксплуатироваться в тяжелых условиях длительное время.

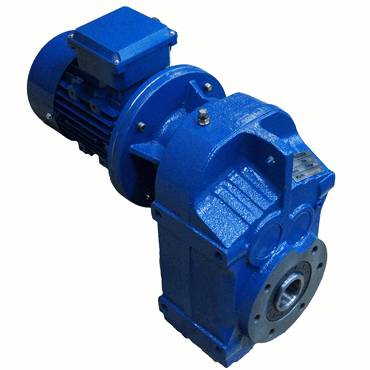

Цилиндрические плоские мотор-редукторы серии F

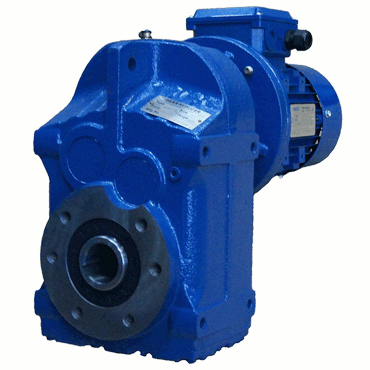

Цилиндрические плоские мотор-редукторы серии F





Технические характеристики

Габаритные и присоединительные размеры

На главную



Модификации мотор-редукторов

  • F - Цельный вал, крепление к корпусу резьбовыми отверстиями
  • FA - Полый вал, крепление к корпусу резьбовыми отверстиями
  • FF - Цельный вал, фланцевое крепление к корпусу
  • FAF - Полый вал, фланцевое крепление к корпусу



Технические данные

  • корпус типоразмеров 37 - 107 чугун
  • зубчатое колесо - легированная сталь
  • вал - конструкционная сталь
  • смазка - синтетическое масло

Максимальный крутящий момент

Типоразмер

37

47

57

67

77

87

97

107

Крутящий момент, Нм

200

400

600

820

1500

3000

4300

7680





М-редуктор FA57-20-70-5,5-M1 где:



FA
57
20
70
5,5
M1
1
2
3
4
5
6
1
Cерия редуктора
2
Межосевое расстояние
3
Передаточное отношение
4
Частота вращения выходного вала, об/мин
5
Мощность электродвигателя, кВт
6
Монтажное положение
