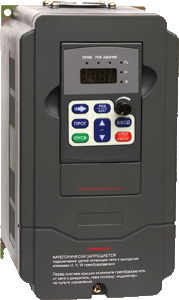

Преобразователи частоты PROSTAR

Частотные преобразователи PR6000 делятся по напряжению на два класса: 220 В и 380 В. Соответствующий диапазон мощностей электродвигателей составляет 0,4 кВт - 315 кВт.

Модели трехфазных и однофазных преобразователей серии PR6000 представлены в таблицах.

Напряжение питания
Модель
Номинальная
мощность, кВА
Номинальный
выходной ток, А
Соответствующий
электродвигатель, кВт
380 В,
три фазы
PR6000-0007T3G
1,5
2,3
0,75
PR6000-0015T3G
3,7
3,7
1,5
PR6000-0022T3G
4,7
5,0
2,2
PR6000-0040T3G
6,1
8,5
4,0
PR6000-0055T3G
11
13,0
5,5
PR6000-0075T3G
14
17,0
7,5
PR6000-0110T3G
21
25,0
11
PR6000-0150T3G
26
33,0
15
PR6000-0180T3G
31
39,0
18,5
PR6000-0220T3G
37
45,0
22
PR6000-0300T3G
50
60,0
30
PR6000-0370T3G
61
75,0
37
PR6000-0450T3G
73
90,0
45
PR6000-0550T3G
98
110,0
55
PR6000-0750T3G
130
150,0
75
PR6000-0900T3G
150
176,0
90
PR6000-1100T3G
167
210,0
110
PR6000-1320T3G
200
250,0
132
PR6000-1600T3G
230
310,0
160
PR6000-2000T3G
250
380,0
200
PR6000-2200T3G
280
415,0
220
PR6000-2450T3G
340
475,0
250
PR6000-2800T3G
450
510,0
280
PR6000-3150T3G
460
605,0
315
220 В,
одна фаза
PR6000-0004S2G
0,7
2,5
0,4
PR6000-0007S2G
1,4
4,0
0,75
PR6000-0015S2G
2,6
7,0
1,5
PR6000-0022S2G
3,8
10,0
2,2



Технические характеристики

Параметр
Технические характеристики
Вход
Номинальные значения напряжения и частоты
Одна фаза, 220 В; три фазы, 220 В; три фазы, 380 В; 50 Гц / 60 Гц
Допустимые отклонения от ном. значений
Напряжение: -20% ~ +20%; разбаланс напряжений: <3%; частота: ±5%
Выход
Номинальное напряжение
0 ~ 200 В / 220 В / 380 В
Диапазон частоты
0 Гц ~ 400 Гц
Перегрузочная способность
150% в течение 1 мин, 180% в течение 1 с, 200% − мгновенное срабатывание защиты
Функция основного управляющего воздействия
Режим управления
Регулирование пространственного вектора напряжения методом широтноимпульсной модуляции (с отличной характеристикой компенсации зоны нечувствительности для низкой частоты)
Точность воспроизведения частоты
Задаётся в цифровом виде: максимальная частота ×±0,01%
Разрешение по частоте
Задаётся в цифровом виде: 0,01 Гц; задаётся в аналоговом виде: максимальная частота ×0,1%
Нарастание момента
Автоматическое нарастание момента, ручное управление нарастанием момента 1% ~ 30,0%
Кривая преобразования «напряжение-частота»
Возможны три варианта: линейная кривая преобразования «напряжение-частота», кривая второго порядка для преобразования «напряжение-частота», задаваемая пользователем кривая преобразования «напряжение-частота»
Кривая ускорения/торможения
Опциональная (дополнительная) единица времени (мин/с), самое большое значение: 6000 с (может быть задана в диапазоне 0,1 ~ 6000 с).
Торможение постоянным током
Используется в качестве дополнительного режима как при пуске, так и при останове; рабочая частота: 0 ~ 20 Гц, рабочий уровень напряжения: 0 ~ 20%, продолжительность операции: задаётся в пределах 0 ~ 20 с
Кратковременное многократное включение
Диапазон частоты кратковременного многократного включения: 0,1 Гц ~ 50,00 Гц; время разгона и торможения при кратковременном многократном включении: 0,1 ~ 6000 с.
Встроенная пропорционально-интегральная (PI) регулировка
Это удобное средство для построения системы управления с обратной связью, используемой для управления такими параметрами, как давление, расход и т.д.
Работа с несколькими скоростями
Работа с несколькими скоростями реализуется посредством встроенного программируемого логического контроллера (ПЛК) или управляющего терминала (от клемм цепи управления).
Пределы качания частоты
Возможно получение частоты качания для регулируемого среднего значения частоты
Автоматическое регулирование напряжения
При изменении напряжения сети выходное напряжение может удерживаться постоянным с помощью регулируемого посредством широтно-импульсной модуляции выхода (функция автоматической стабилизации напряжения)
Работа в режиме автоматического энергосбережения
В соответствии с условиями нагружения кривая преобразования «напряжение-частота» может автоматически оптимизироваться с целью обеспечения работы в режиме энергосбережения.
Автоматическое ограничение тока
Автоматическое ограничение рабочего тока с целью избежать аварийного отключения вследствие частого превышения допустимой величины тока
Эксплуатационные функции
Функции рабочих команд
Задание параметров органов ручного управления; задание параметров управляющего терминала (клемм цепи управления), задание параметров последовательного порта; переключение в одно из трёх состояний
Функции задания частоты
Установка аналогового потенциометра клавиатуры в требующееся положение; настройка клавиш клавиатуры ▲, ▼; задание разрядов функционального кода; указание и настройка последовательного порта; указание перехода к следующей/предыдущей клемме (UP/DOWN); задание аналогового (пропорционального заданному числу) напряжения, задание аналогового тока; задание параметров импульса; задание комбинации параметров; переключение в произвольный момент посредством того или иного способа задания значений параметров
Функции переключающего входа
Команда вращения в прямом/обратном направлении; ввод шестиканального программируемого переключающего значения, задающего 21 функцию
Функции аналогового выхода
Выход аналогового сигнала 0 - 10 В, используемый для вывода физической величины, такой как выходная частота
Функции переключаемого выхода
Двухканальный программируемый выход с открытым коллектором; одноканальный релейный выходной сигнал, используемый для вывода различных физических величин
Пульт управления
Светодиодный индикатор
Индикатор, использующийся при задании частоты, выходного напряжения, выходного тока и т.д.
Внешнее средство отображения
Индикатор, на который выводятся выходная частота, выходной ток, выходное напряжение и т.д.
Функция защиты
Максимальная токовая защита, защита от перенапряжения, минимальная защита по напряжению, защита от перегрева, защита от перегрузки
Опции (устанавливаются по дополнительному заказу)
Тормозной блок, пульт дистанционного управления, кабель дистанционного управления, подставка для клавиатуры
Условия эксплуатации
Место установки
Внутри помещения, не допускается воздействие прямых солнечных лучей, агрессивных газов, масляного тумана, пара и т.д.
Высота над уровнем моря
Менее 1000 м (при работе на высоте более 1000 м над уровнем моря использовать в облегчённом по отношению к номинальному режиме)
Температура окружающей среды
–10 °C ~ 40 °C
Влажность
Относительная влажность менее 90%, без конденсации
Вибрация
Менее 5,9 м/с2 (0,6 g)
Температура хранения
–20 °C ~ 60 °C
Конструкция
Класс защищённости
IP20; при работе или при вводе информации с клавиатуры
Способ охлаждения
Охлаждение воздушным обдувом

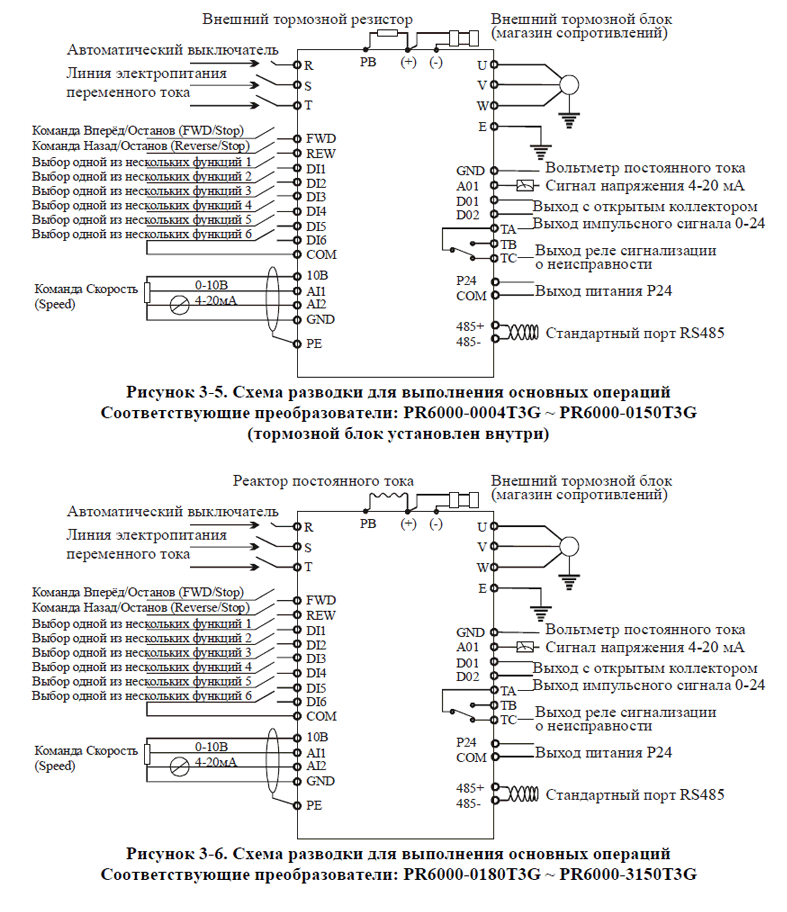

Схема подключения преобразователя частоты

Схема подключения преобразователя частоты

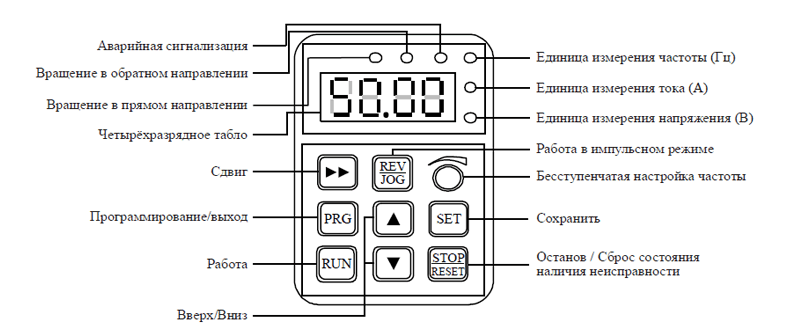

Схема расположения клавиш на клавиатуре

Схема расположения клавиш на клавиатуре

Для управления работой преобразователя, изменения частоты вращения, выполнения останова, торможения, для задания рабочих параметров и управления внешними устройствами могут использоваться пульт управления и управляющие клеммы. Пульт управления показан на рисунке выше. На клавиатуре преобразователя есть восемь клавиш и один бесступенчатый переменный резистор.

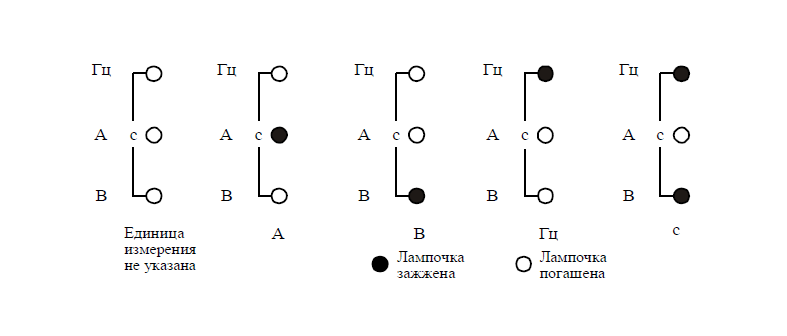

На встроенном в преобразователь пульте управления находятся четырёхразрядная светодиодная панель из восьмисекционных элементов, три индикаторных лампочки единиц измерения и три индикаторных лампочки состояния. три индикаторные лампочки единиц измерения дают шесть комбинаций, соответствующих пяти единицам измерения.

четырёхразрядная светодиодная панель из восьмисекционных элементов
