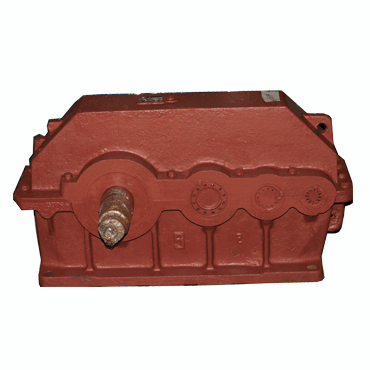

Редукторы цилиндрические трехступенчатые серии ЦЗУ-160, ЦЗУ-200, ЦЗУ-250 предназначены для понижения угловых скоростей в широком диапазоне передаточных чисел. Серия имеет три типоразмера и комплектуется опционально цилиндрическими валами. Редукторы наши широкое применение во многих отраслях машиностроения.

Условия использования редукторов

Тип и характер нагрузки: постоянная/переменная, одно направление/реверсивная;
Особенности режимов работы: длительная (до 24 часов/сут.), с периодическими остановами;
Вращение вала: в обе стороны с частотой < 1800 об/мин.;
Атмосфера: I и II (ГОСТ 15150 – 69), запыленность окружающего воздуха < 10 мг/куб.м.;
Специфика климатических исполнений: У и Т, категории размещения 1...3; и модификация УХЛ и О для категории 4, модели редукторов 1Ц3У-160 - исполнение ХЛ категории 1...3 (ГОСТ 15150-69).

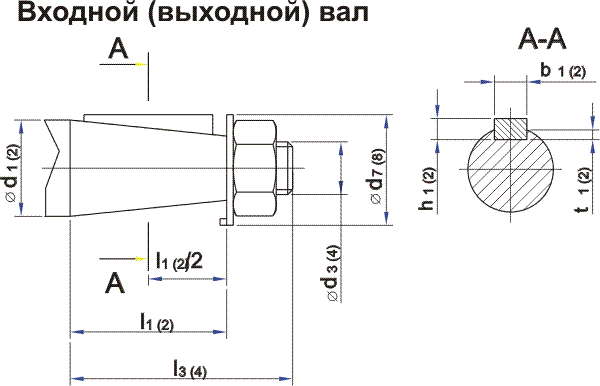

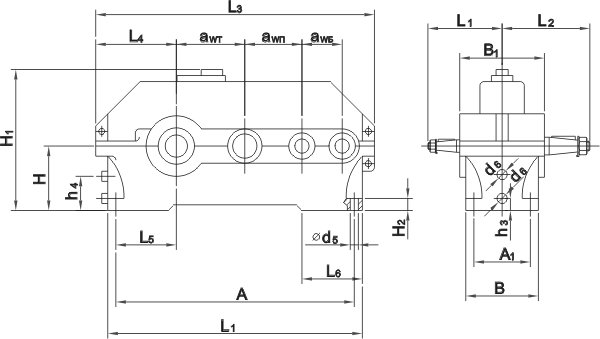

Габаритные и присоединительные размеры

Параметр	Типоразмер редуктора
Параметр	ЦЗУ-160	ЦЗУ-200	ЦЗУ-250
aw Б	160	200	250
aw П	100	125	160
aw Т	80	100	125
А	475	580	750
А1	140	165	218
В	195	230	280
B1	206	243	290
Н	170	212	265
Н1	345	425	530
Н2	28	36	40
L1	160	190	236
L2	224	280	335
L3	630	775	950
L4	195	236	290
L5	136	165	212
L6	145	185	230
L7	530	650	825
b1	4	5	5
b2	14	18	22
d1	20	25	30
d2	55	70	90
d3	М12х1.25	M16xl,5	M20xl,5
d4	МЗ6xЗ	М48х3	М64х4
d5	24	24	8
d6	М24	М24	М24
d7	40	45	50
d8	88	100	130
h1	4	5	5
h2	9	11	14
h3	32	32	32
h4	110	125	160
l1	36	42	58
l2	82	105	130
l3	50	60	80
l4	110	140	170
t1	2,5	3,0	3,0
t2	5,5	7,0	9,0
Объем заливаемого масла, л	6,2	12,0	18,4
Масса, кг	160	186	335

Варианты сборки редукторов типа Ц3У

Технические характеристики цилиндрических редукторов ЦЗУ

Параметр	Типоразмер редуктора
Параметр	ЦЗУ-160	ЦЗУ-200	ЦЗУ-250
Номинальные передаточные числа	31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200		16; 20; 25; 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
Номинальный вращающий момент на выходном валу Н*м	1250	2500	5000
Номинальная радиальная сила, Н:
на входном валу	500	1000	2000
на выходном валу	8000	11200	16000
Объем заливаемого масла, л	6,2	12,0	18,4
Масса, кг	106	186	335
