Редукторы NMRV имеют следующие типоразмеры:
nmrv 030, nmrv 040, nmrv 050, nmrv 063, nmrv 075, nmrv 090, nmrv 110, nmrv 130, nmrv 150
- Типоразмер - 110 - изготавливается из серого чугуна, с последующей механической обработкой;
- Нагрузочная способность в соответствии с: ISO 14521, ISO 6336, DIN 3990, DIN 743, ISO 281, DIN 3996, BS 721, AGMA 6034;
- Передаточное отношение - 7,5 - 100;
- Мощность электродвигателя - 0,55- 7,5 квт;
- Момент на выходном валу - 160 - 767 Нм;
- Окраска редуктора синяя - RAL 5010.

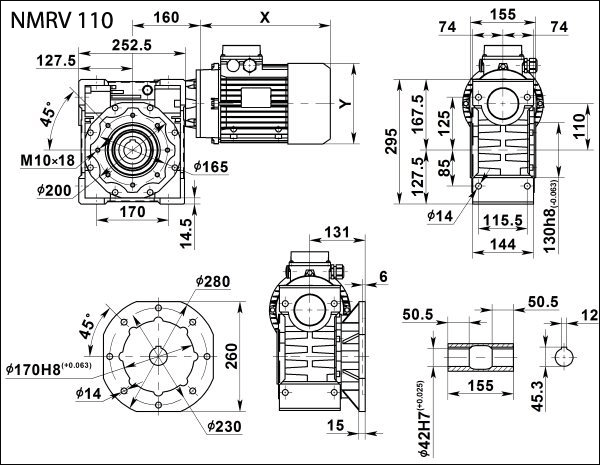

Габаритные и присоединительные размеры NMRV 110
Выходные обороты и мощность электродвигателя
Мощность электродвигателя в кВт |
Скорость вращения выходного вала в об/мин |
Момент на выходном валу в Нм |
Сервис-фактор s/f |
Передаточное отношение - i |
Габарит и количество полюсов электродвигателя |
Максимальная радиальная нагрузка на выходной вал |
0,55 |
17.5 |
201 |
2.6 |
80 |
80A4 |
8571 |
14.0 |
236 |
2.0 |
100 |
9232 |
11.3 |
294 |
1.9 |
80 |
80B6 |
9931 |
9.0 |
338 |
1.5 |
100 |
10320 |
0,75 |
17.5 |
274 |
1.9 |
80 |
80В4 |
8571 |
14.0 |
322 |
1.5 |
100 |
9232 |
15.0 |
325 |
2.1 |
60 |
90S6 |
9023 |
11.3 |
401 |
1.4 |
80 |
9931 |
9.0 |
462 |
1.1 |
100 |
10320 |
1,1 |
22.5 |
345 |
2.3 |
40 |
90 L6 |
7882 |
18.0 |
414 |
1.8 |
50 |
8491 |
15.0 |
476 |
1.4 |
60 |
9023 |
11.3 |
588 |
1.0 |
80 |
9931 |
28.0 |
281 |
2.3 |
50 |
90S4 |
7328 |
23.3 |
324 |
1.9 |
60 |
7787 |
17.5 |
402 |
1.3 |
80 |
8571 |
14.0 |
473 |
1.0 |
100 |
9232 |
1,5 |
45.0 |
264 |
2.7 |
20 |
100L6 |
6256 |
36.0 |
322 |
2.4 |
25 |
6739 |
30.0 |
363 |
2.3 |
30 |
7161 |
22.5 |
471 |
1.7 |
40 |
7882 |
18.0 |
565 |
1.3 |
50 |
8491 |
15.0 |
649 |
1.1 |
60 |
9023 |
35.0 |
319 |
2.2 |
40 |
90L4 |
6803 |
28.0 |
384 |
1.7 |
50 |
7328 |
23.3 |
442 |
1.4 |
60 |
7787 |
17.5 |
548 |
0.9 |
80 |
8571 |
46.7 |
236 |
2.0 |
60 |
90S2 |
6181 |
35.0 |
299 |
1.3 |
80 |
6803 |
28.0 |
353 |
1.0 |
100 |
7328 |
2,2 |
70.0 |
255 |
2.5 |
20 |
100LA4 |
5399 |
56.0 |
315 |
2.2 |
25 |
5816 |
46.7 |
356 |
2.0 |
30 |
6181 |
35.0 |
468 |
1.5 |
40 |
6803 |
28.0 |
563 |
1.2 |
50 |
7328 |
23.3 |
648 |
1.0 |
60 |
7787 |
90.0 |
205 |
3.5 |
10 |
112M6 |
4965 |
60.0 |
298 |
2.6 |
15 |
5684 |
45.0 |
388 |
1.9 |
20 |
6256 |
36.0 |
473 |
1.6 |
25 |
6739 |
30.0 |
532 |
1.6 |
30 |
7161 |
112.0 |
163 |
3.1 |
25 |
90L2 |
4616 |
93.3 |
187 |
3.0 |
30 |
4905 |
70.0 |
246 |
2.1 |
40 |
5399 |
56.0 |
296 |
1.7 |
50 |
5816 |
46.7 |
347 |
1.4 |
60 |
6181 |
3 |
93.3 |
264 |
2.5 |
15 |
100LB4 |
4905 |
70.0 |
348 |
1.9 |
20 |
5399 |
56.0 |
430 |
1.6 |
25 |
5816 |
46.7 |
485 |
1.5 |
30 |
6181 |
35.0 |
638 |
1.1 |
40 |
6803 |
28.0 |
767 |
0.9 |
50 |
7328 |
120.0 |
212 |
3.1 |
7.5 |
132S6 |
4511 |
90.0 |
280 |
2.5 |
10 |
4965 |
60.0 |
406 |
1.9 |
15 |
5684 |
45.0 |
528 |
1.4 |
20 |
6256 |
4 |
140.0 |
243 |
2.5 |
10 |
112M4 |
4285 |
93.3 |
352 |
1.9 |
15 |
4905 |
70.0 |
464 |
1.4 |
20 |
5399 |
56.0 |
573 |
1.2 |
25 |
5816 |
46.7 |
647 |
1.1 |
30 |
6181 |
120.0 |
283 |
2.3 |
7.5 |
132M6 |
4511 |
90.0 |
374 |
1.9 |
10 |
4965 |
60.0 |
541 |
1.4 |
15 |
5684 |
5,5 |
186.7 |
253 |
2.2 |
7.5 |
132S4 |
3893 |
140.0 |
334 |
1.8 |
10 |
4285 |
93.3 |
484 |
1.4 |
15 |
4905 |
70.0 |
638 |
1.0 |
20 |
5399 |
7,5 |
186.7 |
345 |
1.6 |
7.5 |
132M4 |
3893 |
140.0 |
455 |
1.3 |
10 |
4285 |
93.3 |
660 |
1.0 |
15 |
4905 |
Пример заказа редуктора:
NMRV - 110 - 15 - 93 - 4,0 - B3
NMRV - модель червячного редуктора
110 - габарит межцентровое расстояние в мм
15 - передаточное число
93 - скорость вращения выходного вала, об/мин
4,0 - мощность электродвигателя, кВт
B3 - расположение в пространстве
|
