Мотор-редукторы NMRV

Мотор-редукторы NMRV являются лидером сегмента червячных приводов. Данный тип редукторов широко применяется во всех отраслях промышленности, и зарекомендовал себя как надежное и вто же время недорогое изделие. Редукторы изготовлены из легких и очень прочных сплавов алюминия или чугуна. Высокая точность обработки зубчатых колес исключает шум при работе и увеличивает срок службы на долгие годы. Основными элементами редуктора являются зубчатое колесо, и цилиндрический червяк которые образуют червячную пару. Параметры червячной пары определяют межосевое расстояние и передаточное число. У редукторов NMRV межосевое расстояние вирируется в пределах 25 – 150 мм, а передаточное отношение 5 – 100.



Не секрет, что многие производители редукторов придерживаются единым стандартам, и как правило имеют одинаковые присоединительные размеры и характеристики. Благодаря таким стандартам редуктор NMRV может послужить отличной заменой вышедшего из строя редуктора другой фирмы.



Редукторы NMRV имеют следующие типоразмеры:

nmrv 030, nmrv 040, nmrv 050, nmrv 063, nmrv 075, nmrv 090, nmrv 110, nmrv 130, nmrv 150



Техническое описание

Условия применения

Двухступенчатые мотор-редукторы на базе редуктора NMRV

Технические характеристики

Внешний вид червячных мотор-редукторов NMRV



Техническое описание

  • Типоразмер - 030, 040, 050, 063, 075, 090 - изготавливается из алюминиевого сплава, литого под давлением;
  • Типоразмер - 110, 130,150 - изготавливается из серого чугуна с механической обработкой;
  • Нагрузочная способность в соответствии с: ISO 14521, ISO 6336, DIN 3990, DIN 743, ISO 281, DIN 3996, BS 721, AGMA 6034;
  • Передаточное отношение - 5 - 100;
  • Мощность электродвигателя - 0,06 - 11,0 квт;
  • Момент на выходном валу - 4 - 1600 Нм;
  • Окраска редуктора синяя - RAL 5010.



Условия применения червячных мотор-редукторов NMRV

  • Не допускается использование редуктора в качестве мультипликатор (повышающего угловую скорость выходного вал);
  • Не допускается использование редуктора при высоких моментах инерции выходной нагрузки;
  • Не рекомендуется использовать редуктор в качестве привода подъемных механизмов;
  • Высокая динамическая нагрузка может снизить срок службы редуктора;
  • При использовании редуктора при температуре ниже -30°C или выше 40°C следует использовать масло соответствующее нужной температуре;
  • Запрещено использовать редуктор в агрессивных химических средах;
  • Максимальный крутящий момент не должен превышать номинальное значение указанное в технических характеристиках более чем в два раза;
  • Срок службы редуктора зависит от сервис фактора (SF), и составляет 8700 часов при условии (f.s.≥1).



Двухступенчатые мотор-редукторы на базе редуктора NMRV

  • Двухступенчатые мотор-редукторы с цилиндрической ступенью PCRV
  • Двухступенчатые мотор-редукторы DRV (конструкция из двух редукторов NMRV)
  • Вариатор + редуктор - UD+NMRV, UD+DRW,UD+PCRV



Технические характеристики червячных мотор-редукторов NMRV

Габаритные и присоединительные размеры NMRV

Размеры выходного фланца NMRV

Размеры входного (моторного) фланца NMRV

Размеры выходного вала NMRV

Рычаг крутящего момента NMRV

Монтажные позиции NMRV

Устройство редуктора NMRV

Выходные обороты и мощность электродвигателей (кВт)

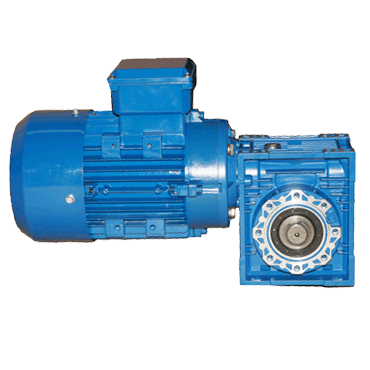

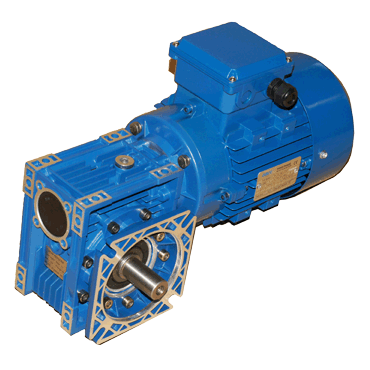

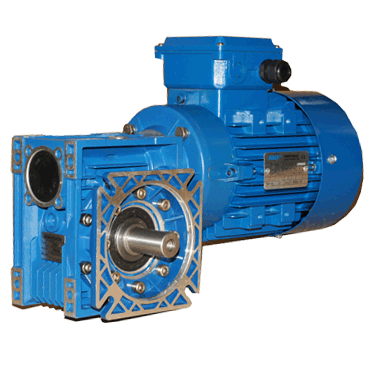

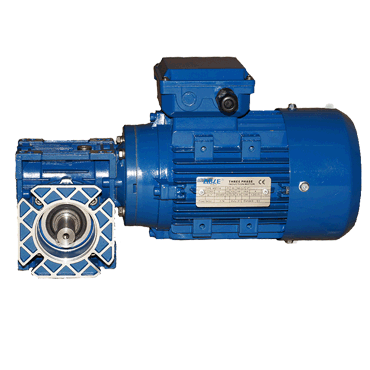

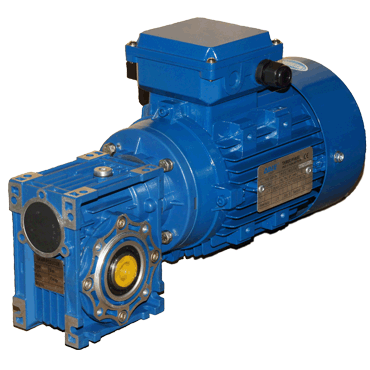

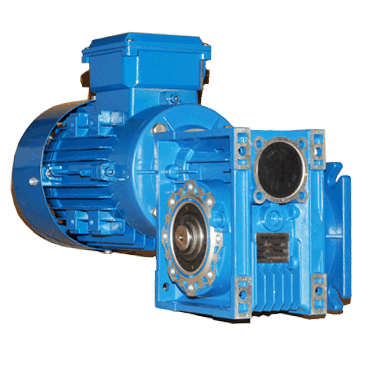

Внешний вид червячных мотор-редукторов NMRV

мотор-редукторы NMRV
NMRV
редуктор NMRV
мотор-редукторы NMRV
nmrv
nmrv редукторы



Для получения передаточного отношения более 100 используются двухступенчатые мотор-редукторы DRV или цилиндро-червячые редукторы PCRV.
