Одноступенчатые червячные мотор-редукторы TRAMEC серии XC: характеристики, устройство, принцип работы, цена

Мотор-редукторы серии XC производства Tramec считаются одними из лучших в мире по соотношению цена-качество. Серия представлена восьми типоразмерами с передаточным отношением в пределах 5 – 100. Редукторы комплектуются стандартными асинхронными электродвигателями мощностью от 0,06 до 15 кВт. Момент, развиваемый на выходном валу в пределах 4-3000Нм. Корпуса редукторов изготовлены из высокопрочного материала по технологии литья под высоким давлением. Более подробные условия эксплуатации редукторов серии MU можно узнать, ознакомившись с рекомендациями производителей и разработчиков.

Система обозначения червячных мотор-редукторов серии MU

XC	40	– 10	– 140	– F1	– B3	– 0,55	– 32	– 380	– 50	(4P)
1	2	3	4	5	6	7	8	9	10	11

1 – Cерия редуктора (XC )

2 – Межосевое расстояние, мм (30, 40, 50, 63, 75, 90, 110, 130)

3 – Номинальное передаточное отношение редуктора

4 – Число оборотов выходного вала , об/мин

5 – Фланец на выходном валу редуктора (F1, F2, F3)

6 – Монтажное положение (В3, В6, В7, В8, V5, V6)

7 – Мощность электродвигателя , кВт

8 – Крутящий момент на выходном валу, Nm

9 – Напряжение питания электродвигателя, V

10 – Частота питающей сети, Гц

11 – Количество полюсов электродвигателя (2, 4, 6)

Выходные обороты и мощность электродвигателей (кВт) pdf.

Габаритные и присоединительные размеры

Реактивная штанга, выходной вал - размеры

Монтажные положения и количество масла, заливаемого в мотор-редукторы XC

Вес червячных редукторов серии XC, кг

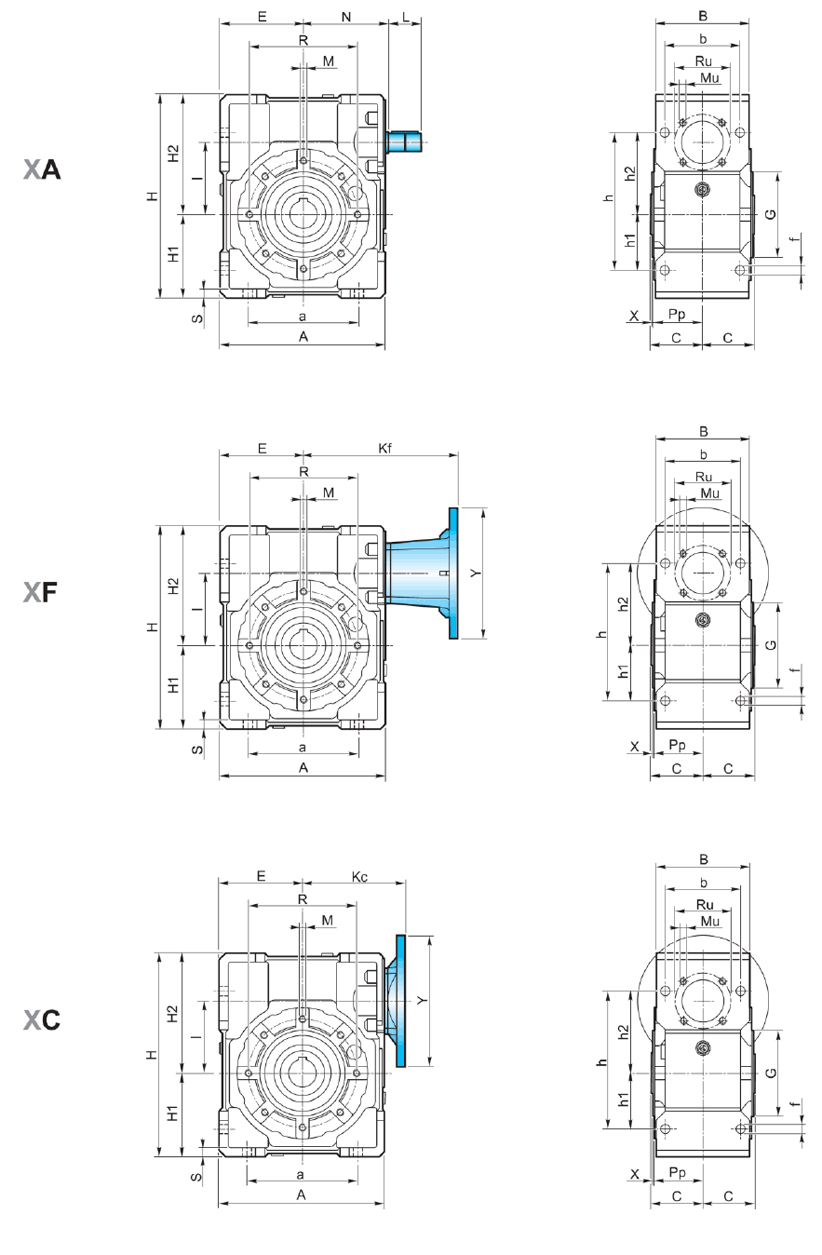

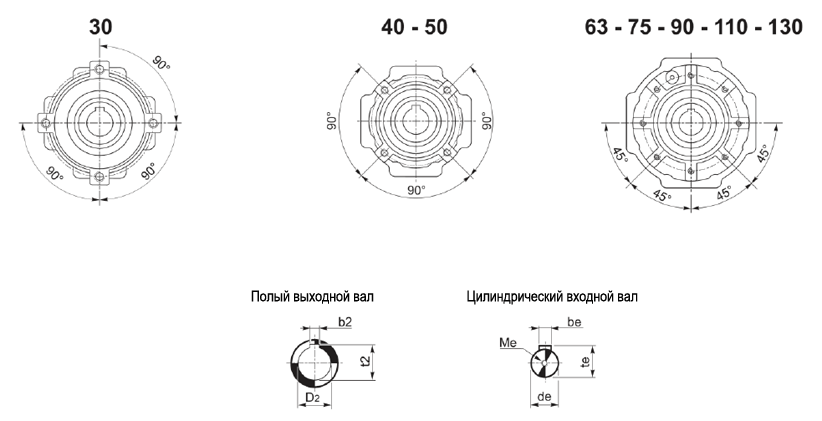

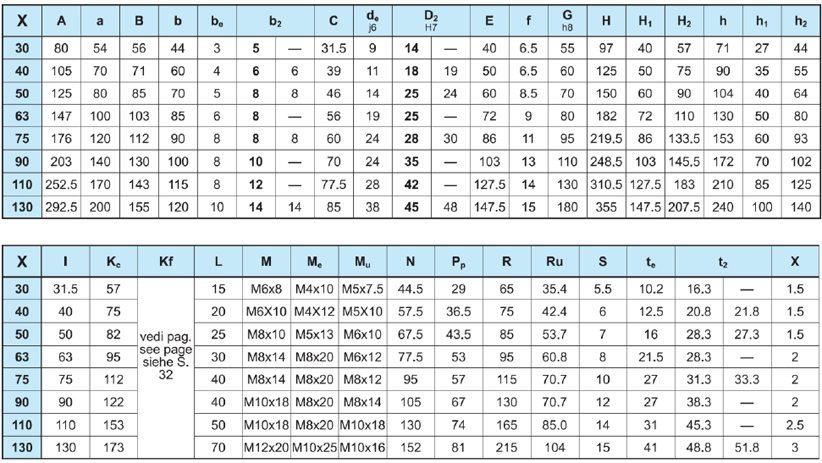

Габаритные и присоединительные размеры XC

Реактивная штанга, выходной вал

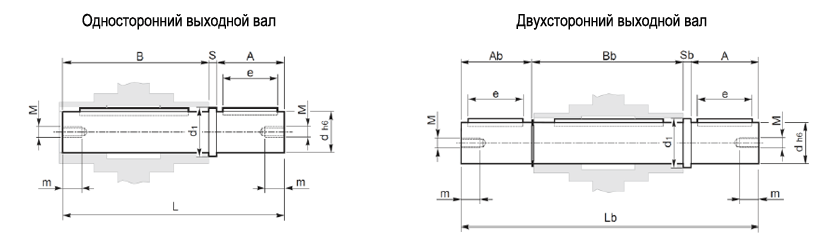

выходной вал

XC	A	Ab	B	Bb	d h6	d1	e	L	Lb	M	m	S	Sb
XC30	30	29	62	64	14	18,5	20	94,5	126	M6	16	2,5	2,5
XC40	40	39	77	79	18	23,5	30	120	161	M6	16	3	3
XC50	50	49	90	93	25	31,5	40	143,5	195,5	M8	22	3,5	3,5
XC63	50	49	111	113	25	31,5	40	165	216	M8	22	4	4
XC75	60	59	119	121	28	34,5	50	183	244	M8	22	4	4
XC90	80	78,5	139	141,5	35	41,5	60	224	305	M10	28	5	5
XC110	80	77,5	154,5	157	42	49,5	60	242,5	322,5	M10	28	8	8
XC130	80	78	168	172	45	54,5	70	253	335	M16	36	5	5

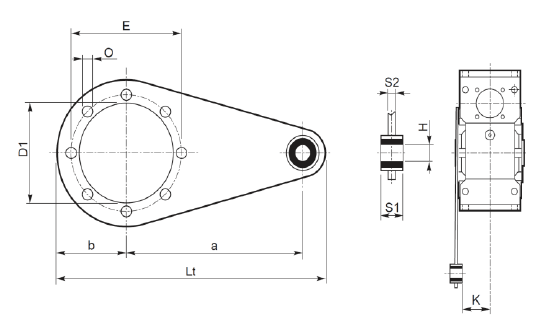

Реактивная штанга

XC	a	b	D1	E	H	K	Lt	O	S1	S2
XC30	85	37,5	55	65	8	24	141,5	7	14	4
XC40	100	45	60	75	10	31,5	167	7	14	4
XC50	100	50	70	85	10	39	172	9	14	5
XC63	150	55	80	95	10	49	227	9	14	6
XC75	200	70	95	115	20	47,5	302	9	25	6
XC90	200	80	110	130	20	57,5	312	11	25	6
XC110	250	100	130	165	25	62	390	11	30	6
XC130	250	125	180	215	25	69	415	13	30	6

Назад

Монтажные положения и количество масла, заливаемого в мотор-редукторы XC

Монтажные положения и количество масла, заливаемого в мотор-редукторы XC

Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Назад

Вес червячных редукторов серии XC, кг

XC30	0,9
XC40	2
XC50	3
XC63	5
XC75	8
XC90	13
XC110	35
XC130	48
