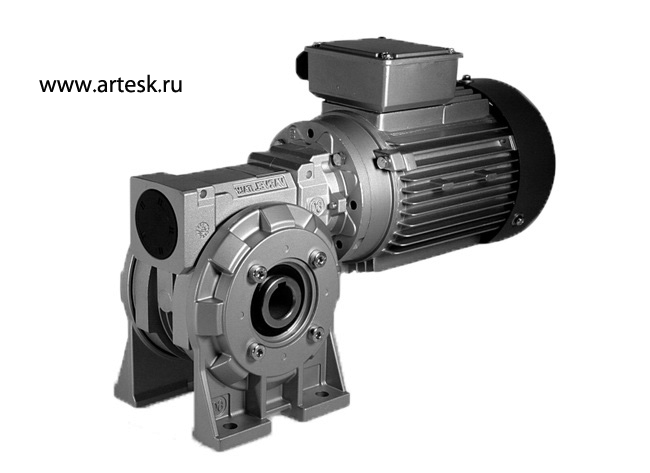

Одноступенчатые червячные мотор-редукторы Varvel (Варвел) SRS 28, SRS 40, SRS 50, SRS 60, SRS 70, SRS 85, SRS 110, SRS 130, SRS 150: характеристики, устройство, принцип работы, цена

1. SRS – тип мотор-редуктора (FRS – с входным фланцем, SRS – без входного фланца, RS - без входного фланца с выступающим входным валом);
2. 40 – габарит (межосевое расстояние, мм: 28, 40, 50, 60, 70, 85, 110, 130, 150);
3. 15 – номинальное передаточное отношение редуктора;
4. AC19 – обозначение полого выходного вала;
5. F(L) – выходной фланец (L – левый; R - правый);
6. IEC:63 – обозначение входного типоразмера редуктора;
7. В14 – исполнение фланца под электродвигатель (B5, B14) - (для 8. SRs не указывается);
9. 0,55 – мощность электродвигателя, кВт;
10. 4 – количество полюсов;
11. 19 – диаметр вала электродвигателя в мм;
12. 120 – наружный диаметр фланца электродвигателя в мм;
13. 080 – высота от лап до оси (для фланцевого исполнения ставится 000);
14. IM:2181 – конструктивное исполнение по способу монтажа (ГОСТ 2479);
15. IP:54 – исполнение по степени защиты;
16. F – класс изоляции;
17. 220/380/50 – напряжение (В) и частота (Гц) питания электродвигателя;
18. У3 – климатическое исполнение;
19. S1 – режим работы;
20. Т – тормоз;
21. 10 – тормозной момент в Нм;
22. АС – тип питания тормоза (переменное);
23. 220/380 – напряжение (В) питания электротормоза;
24. К2 – положение клеммной коробки.
