Червячные мотор-редуктор серии PC производства SITI предназначены для работы в различных отраслях промышленности в качестве приводного механизма. Редукторы серии PC имеют широкий ряд передаточных чисел в диапазоне 1:5-1:100 и комплектуются одно или трех фазными асинхронными электродвигателями переменного тока в диапазоне мощностей 0,09-15 кВт. Момент усилия в диапазоне 2-2000Нм.

Серия имеет следующие типоразмеры:
PC30 - PC40 - PC50 - PC63 - PC75 - PC90 - PC110 - PC130 - PC150

Система обозначения червячных мотор-редукторов серии PC

PC
40
– 10
– 140
– F
– B3
– 0,55
– 32
– 380
– 50
(4P)
1
2
3
4
5
6
7
8
9
10
11

1 – Cерия редуктора (PC )

2 – Межосевое расстояние, мм (30, 40, 50, 63, 75, 90, 110, 130, 150)

3 – Номинальное передаточное отношение редуктора

4 – Число оборотов выходного вала , об/мин

5 – Фланец на выходном валу редуктора (Ф, ФЛ, ФБ)

6 – Монтажное положение (В3, В6, В7, В8, V5, V6)

7 – Мощность электродвигателя , кВт

8 – Крутящий момент на выходном валу, Nm

9 – Напряжение питания электродвигателя, V

10 – Частота питающей сети, Гц

11 – Количество полюсов электродвигателя (2, 4, 6)

Типоразмер
M max, Нм

D - выходного вала,

мм
PC 30
30
14
PC 40
62
18
PC 50
105
25
PC 63
200
25
PC 75
310
28
PC 90
590
35
PC 110
890
42
PC 130
1250
45
PC 150
1900
50



Габаритные и присоединительные размеры

PC 30-размеры

PC 40-размеры

PC 50-размеры

PC 63-размеры

PC 75-размеры

PC 90-размеры

PC 110-размеры

PC 130-размеры

PC 150-размеры

Реактивная штанга, выходной вал - размеры

Монтажные положения и количество масла, заливаемого в мотор-редукторы PC

Вес червячных редукторов серии PC, кг



Выходные обороты и мощность электродвигателей (кВт) pdf.



PC30-размеры

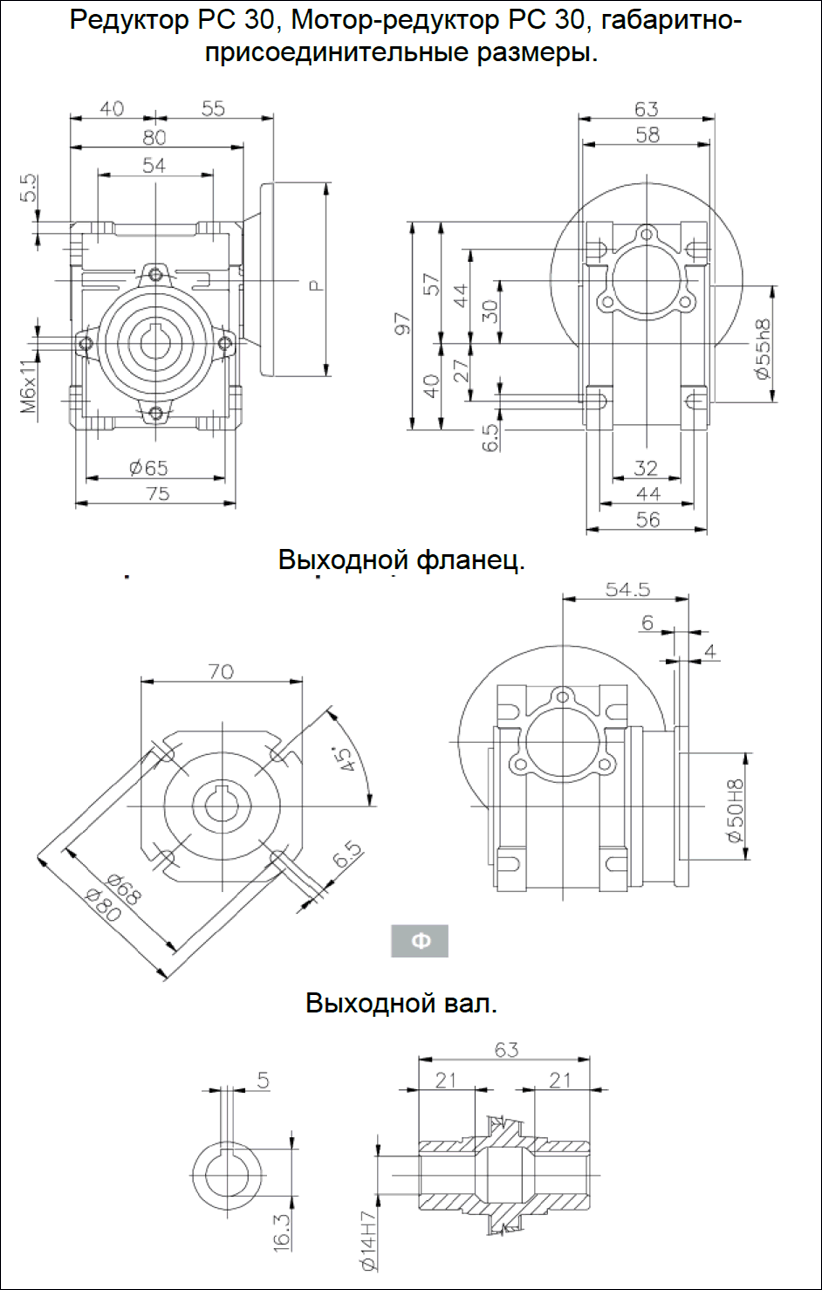

габаритно-присоединительные размеры

PC40-размеры

Назад

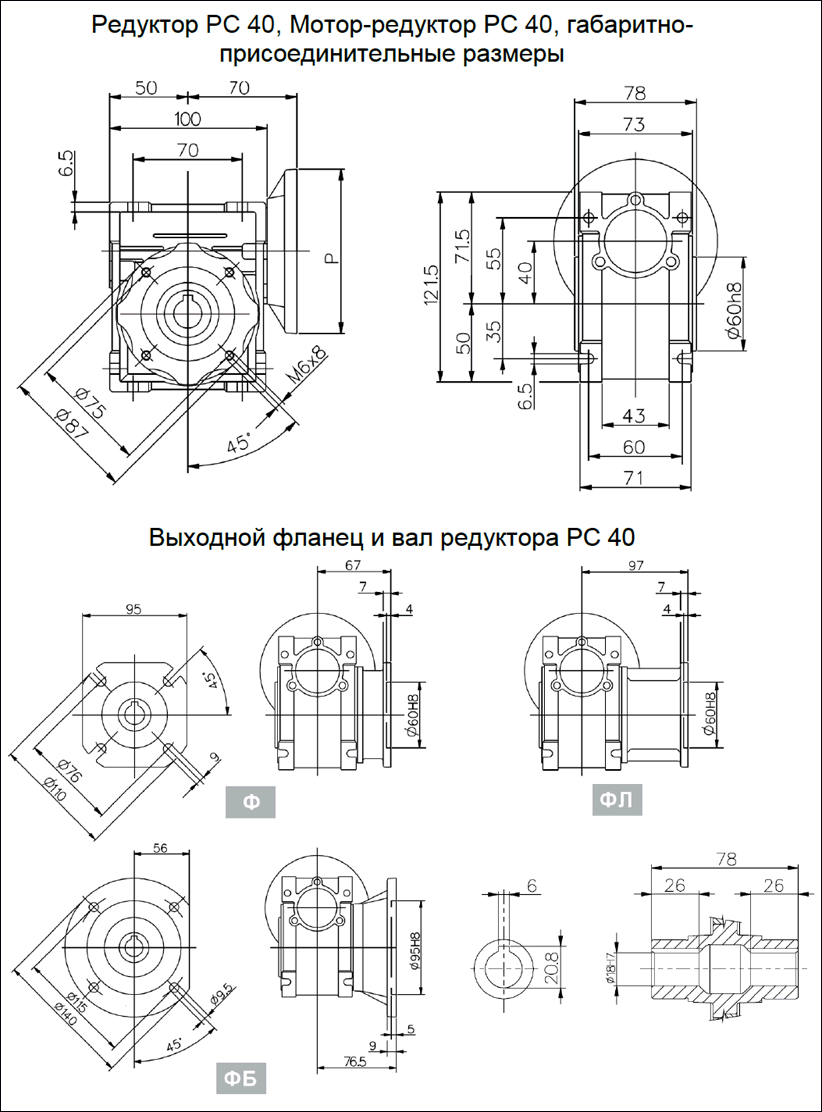

Редуктор PC 40, Мотор-редуктор РС 40, габаритно-присоединительные размеры

PC50-размеры

Назад

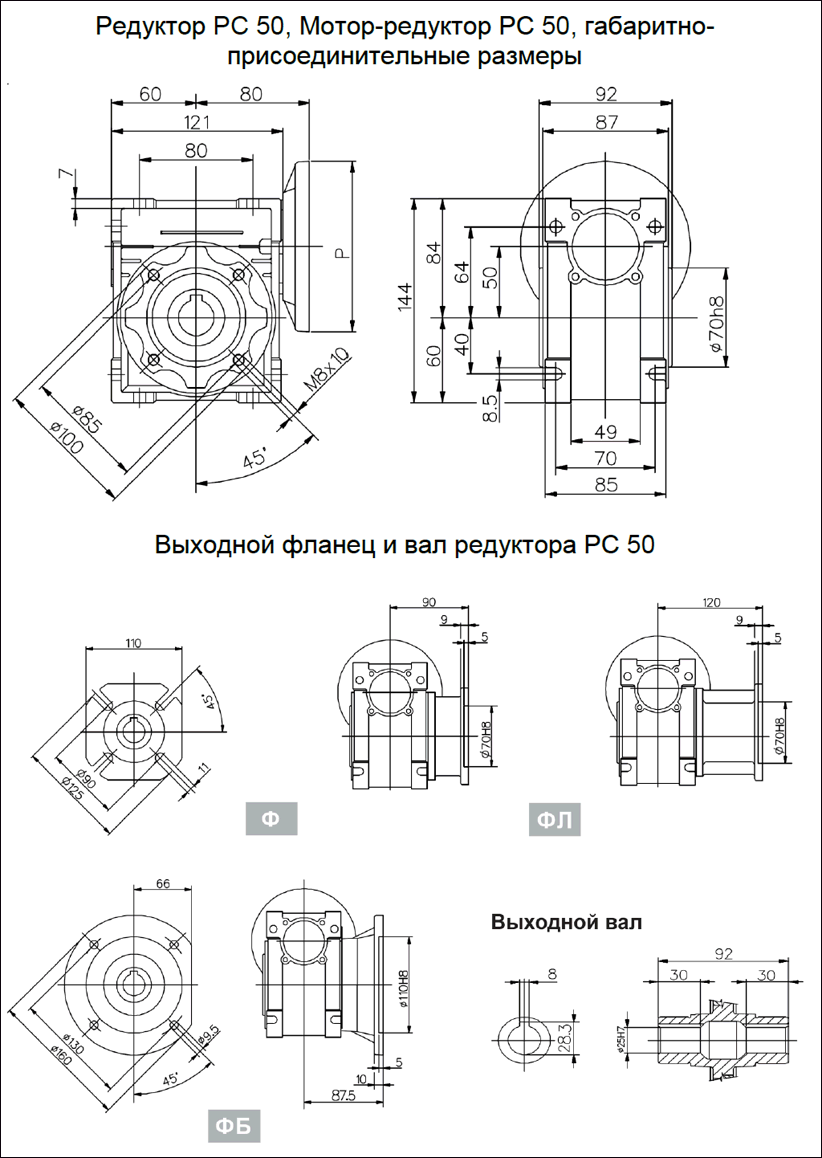

Редуктор PC 50, Мотор-редуктор РС 50, габаритно-присоединительные размеры

PC63-размеры

Назад

Редуктор PC 63, Мотор-редуктор РС 63, габаритно-присоединительные размеры

PC75-размеры

Назад

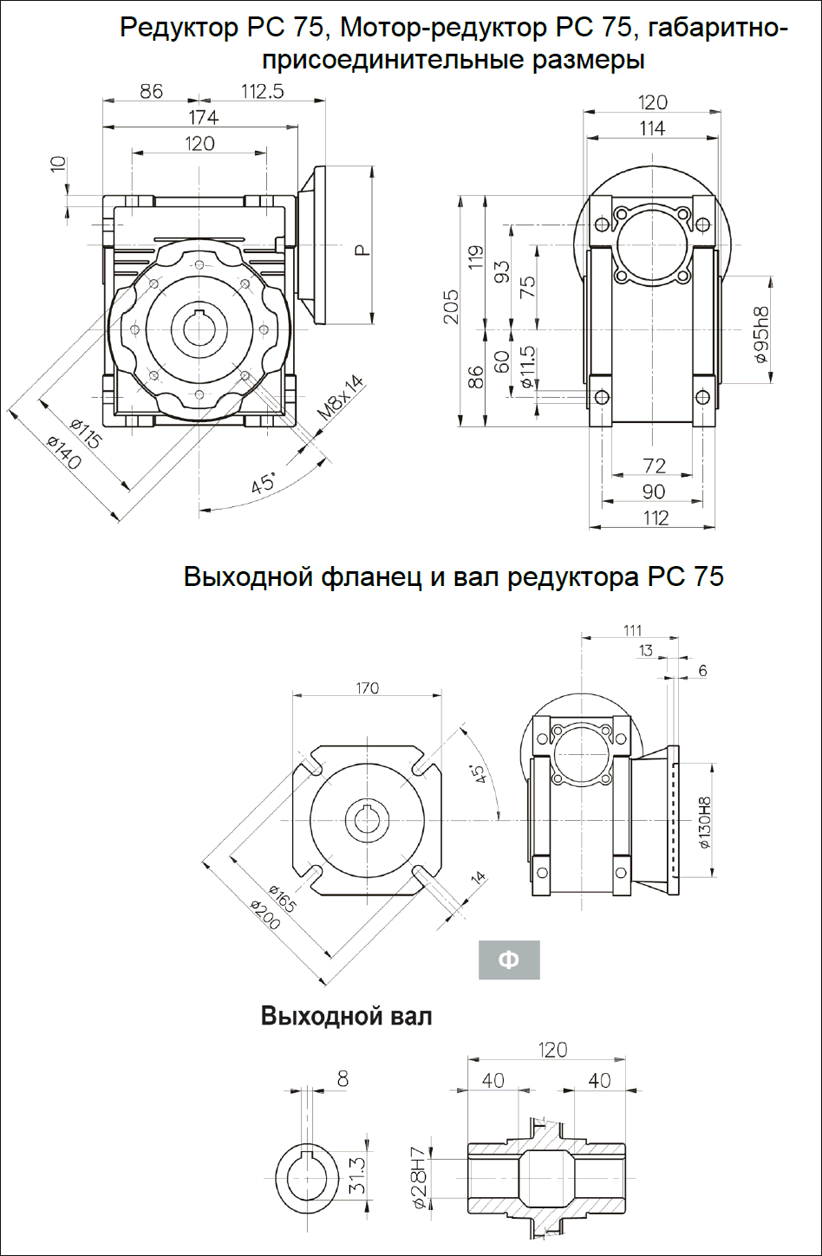

Редуктор PC 75, Мотор-редуктор РС 75, габаритно-присоединительные размеры

PC90-размеры

Назад

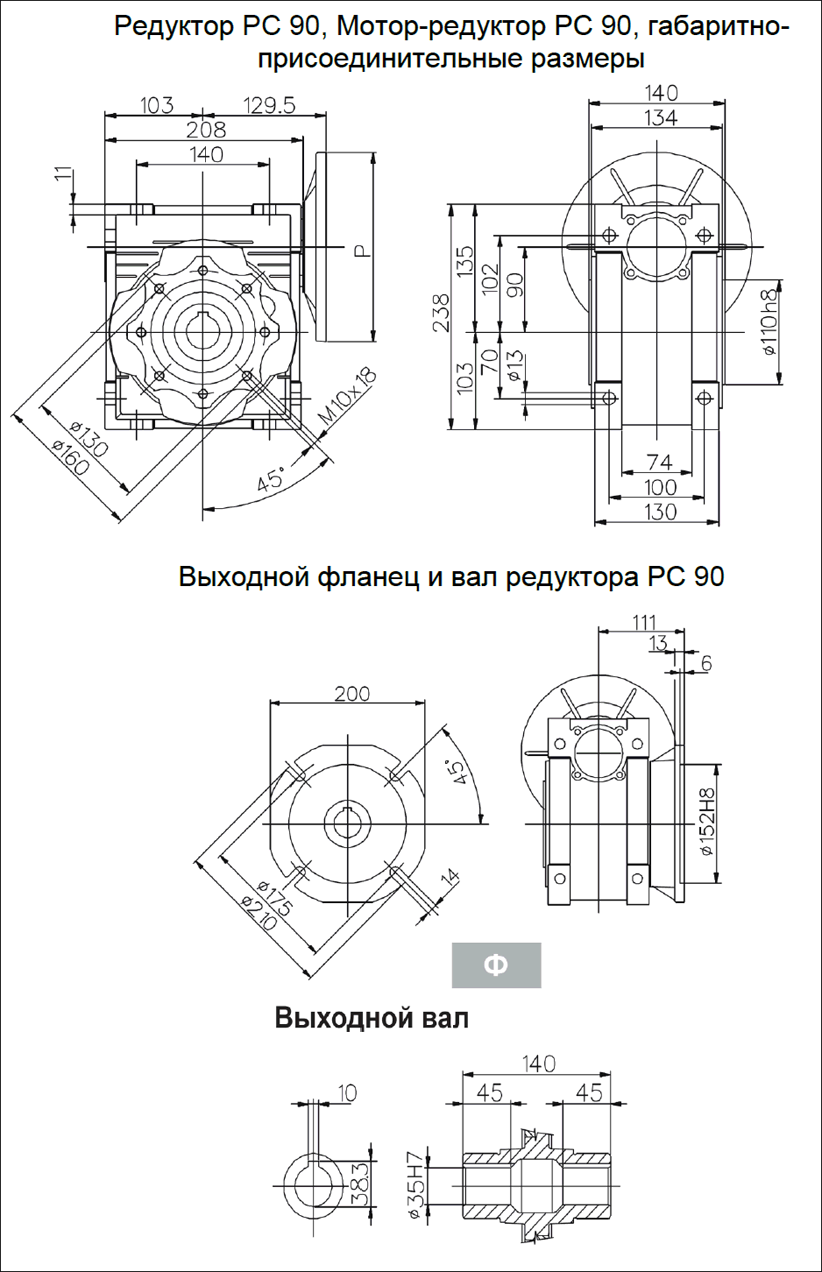

Редуктор PC 90, Мотор-редуктор РС 90, габаритно-присоединительные размеры

PC110-размеры

Назад

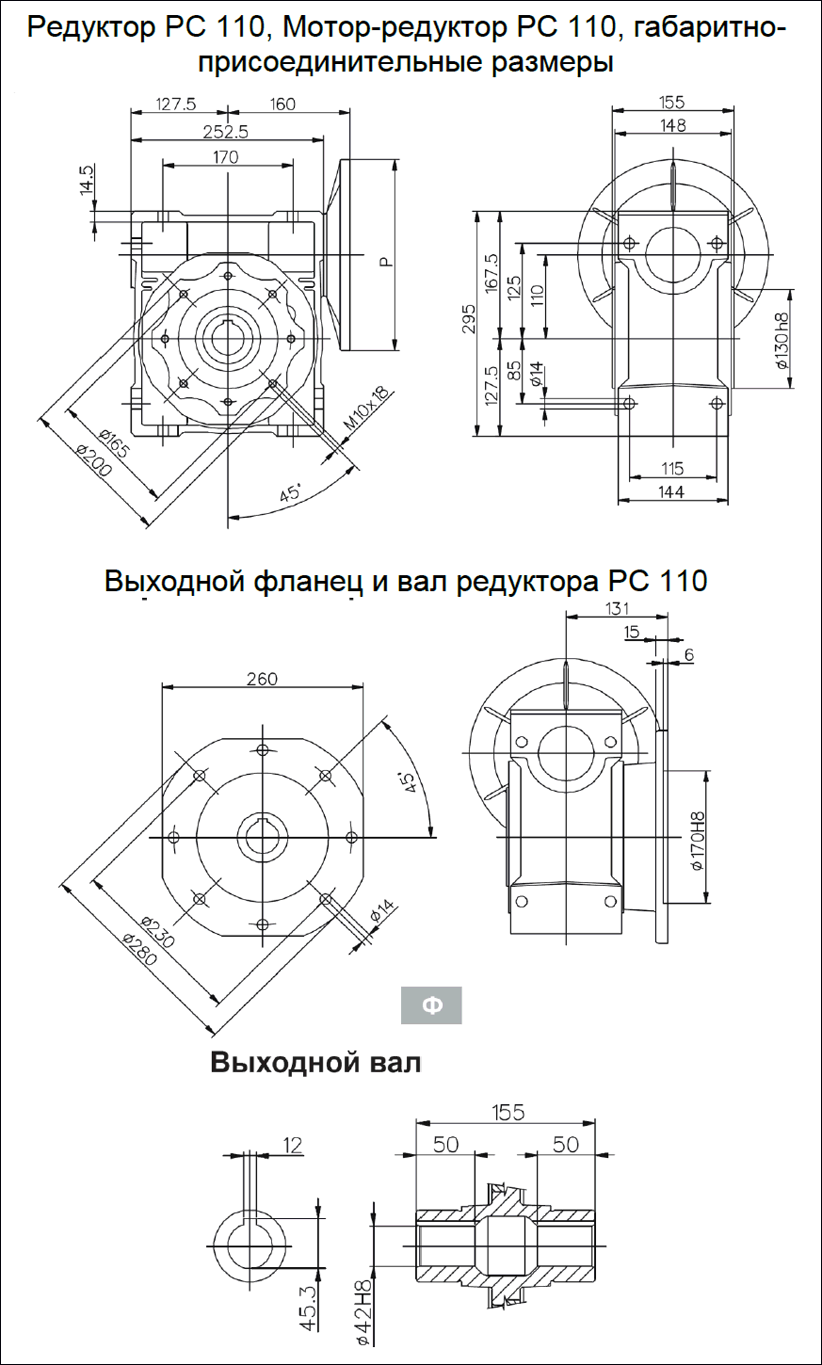

Редуктор PC 110, Мотор-редуктор РС 110, габаритно-присоединительные размеры

PC130-размеры

Назад

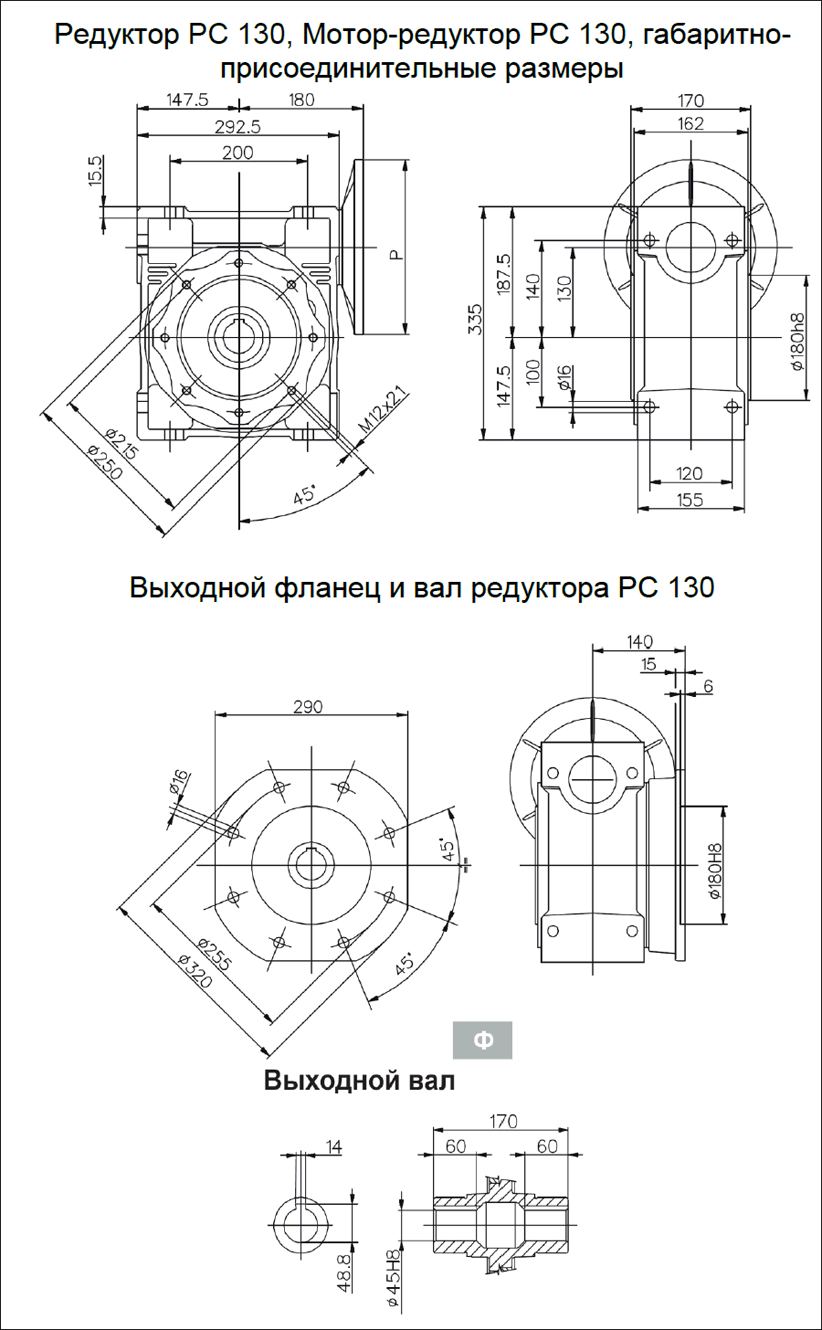

Редуктор PC 130, Мотор-редуктор РС 130, габаритно-присоединительные размеры

PC150-размеры

Назад

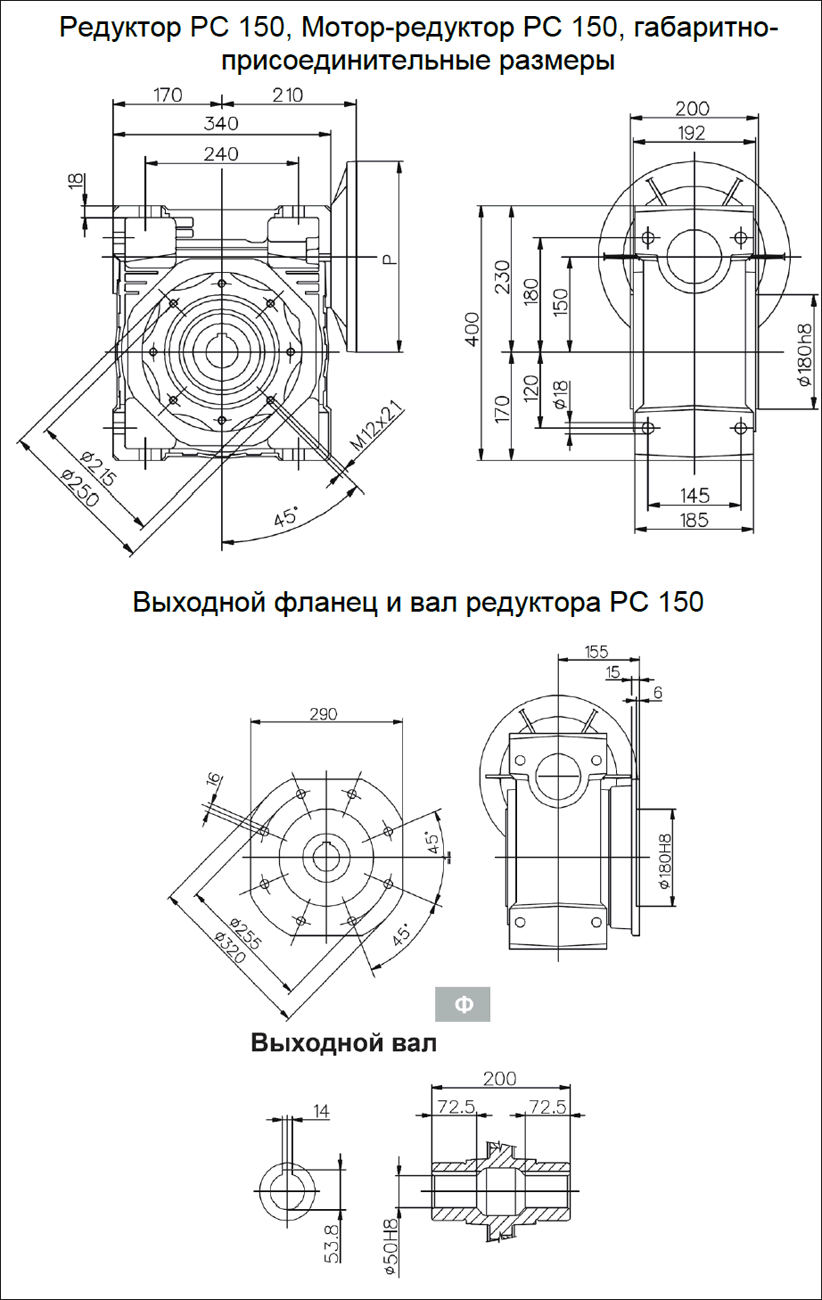

Редуктор PC 150, Мотор-редуктор РС 130, габаритно-присоединительные размеры



Реактивная штанга, выходной вал

Назад

выходной вал
A
A1
B
B1
C
C1
D h7
d
L
b1
t1
PC30
28,5
57
35
35
30
30
14
M5
127
5
16
PC40
39
78
43
43
40
40
18
M5
164
6
20,5
PC50
46
92
53,5
53,5
50
50
25
M8
199
8
28
PC63
56
112
65
53,5
60
50
25
M8
219
8
28
PC75
60
120
70
63,5
60
60
28
M8
247
8
31
PC90
70
140
65
84,5
60
80
35
M8
309
8
38
PC110
77,5
155
126
84,5
110
80
52
M10
324
12
45

Реактивная штанга
A
B
C
D
R
PC30
85
26,5
12,5
8
12,4
PC40
100
29,5
20
10
30
PC50
100
35,5
20
10
36
PC63
150
46
20
10
30
PC75
200
47,5
25
14
37,5
PC90
200
57,5
25
14
37,5
PC110
250
64,5
25
14
37,5



Назад

Монтажные положения и количество масла, заливаемого в мотор-редукторы PC

Монтажные положения и количество масла, заливаемого в мотор-редукторы MU

Положение клемной коробки эл.двигателя

Положение клемной коробки эл.двигателя

Назад

Вес червячных редукторов серии PC, кг

PC30
0,9
PC40
2
PC50
3
PC63
5
PC75
8
PC90
13
PC110
35
PC130
48
PC150
84
