Редукторы для буровых установок

Буровые установки имеют привод от дизельного, либо электрического двигателя. Причем, даже если используется дизель, то трансмиссия делается электрической (дизельная электростанция и несколько электродвигателей), поэтому оптимальна схема и использованием мотор-редукторов, когда шестерни и электродвигатель объединены в одном корпусе. Для мощных буровых двигатели и редуктор исполняются отдельно. Напряжение питания — 380-400 вольт на три фазы. Применяются все типы передач, кроме червячной: цилиндрические, планетарные и редко — волновые. Червячный редуктор может использоваться как вспомогательный для вертикальной подачи. Применять его как основной нельзя из-за быстрого перегрева при таких нагрузках.

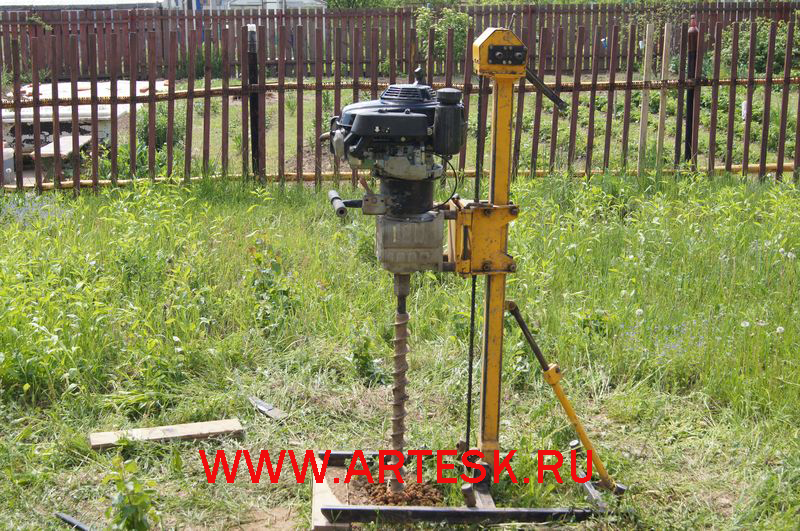

Редукторы для передвижных буровых станков без шасси

Легкие буровые станки популярны для бурения неглубоких скважин на воду. Они устанавливаются на стальной раме, иногда имеются колеса для перемещения. Вес такого станка не превышает 500-700 кг. Используются планетарные мотор-редукторы с доработанным торцевым подшипником. Использовать редуктор без торцевого подшипника нельзя, общепромышленное исполнение не предназначено для таких осевых нагрузок, которые возникают при бурении. Компактная буровая установка может иметь всего один редуктор и этого вполне достаточно для работы. Увеличение усилия на коронке при небольшом весе станка компенсируется весом буровых штанг. Кроме того, такие станки используются только для бурения скважин малого диаметра.

Редукторы для буровых установок

Редукторы для буровых на автомобильном шасси

Это самый популярный форм-фактор буровых. Общий вес буровой установки на автомобильном шасси достигает 1-5 или даже 10 т. Большой вес увеличивает расход топлива при транспортировании, но позволяет повысить усилие на буровой коронке. После некоторой величины (определяется типом коронки и диаметром скважины) увеличение веса становится бессмысленным. Исходя из этих требований, в буровых установках на автомобильном шасси оптимальны планетарные редукторы. Их же используют в автобетоносмесителях, автобетононасосах и другой схожей технике на шасси КамАЗ, Урал, ЗИЛ. Если буровая установка имеет гидромеханическую трансмиссию, то редуктор может быть цилиндрическим с небольшим передаточным числом.

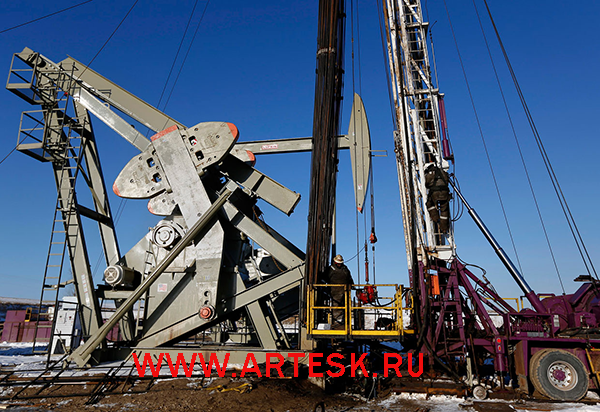

Редукторы для буровых в нефтегазовом секторе

Самые мощные буровые используются в нефтегазовом добывающей отрасли. Длина скважин составляет тысячи метров. Бурение осуществляется в круглосуточном режиме в сложных условиях, например, при отрицательной температуре больше чем -40 С. Используемые мотор-редукторы должны быть рассчитанными на такие условия, иметь соответствующую антикоррозийную защиту от внешних воздействий. В маркировке указывается тип климатического исполнения: морской, тропический и для крайнего севера. Тип передачи — цилиндрический. Это самая производительная схема с минимальным снижением КПД. Большие габариты и вес цилиндрических редукторов в стационарных буровых установках особой роли не играет.

Редукторы для буровых в нефтегазовом секторе

Какие редукторы подходят для буровых установок

Многие производители приводной техники рекомендуют применять планетарные мотор-редукторы т.к. они легко выдерживают высокие перегрузки и заклинивания. Также эти мотор-редукторы имеют компактные размеры и небольшой вес, что особенно важно при производстве малогабаритных буровых установок.

мотор-редукторы 3МП31.5, 3МП40, 3МП50

Как показывает практика, наиболее подходящими для этих целей являются планетарные мотор-редукторы 3МП31.5, 3МП40, 3МП50, которые можно приобрести по оптимальным ценам в нашей компании.
