Червячные мотор-редукторы серии MRT от чешского производителя приводной техники TOS ZNOJMO зарекомендовали себя как надежные изделия в современном дизайне. Редукторы изготовлены из качественных материалов и соответствуют европейским стандартам. Серия MRT отличается бесшумной работой, выдерживает высокие перегрузки, имеет малый вес. Модульная конструкция позволит интегрировать редуктор в конструкцию машины, без каких либо переделок. Типоразмеры MRT30A – MRT80A изготовлены из сплавов алюминия без окраски. Типоразмеры MRT100A – MRT180A изготовлены из чугуна и покрыты лаком RAL5021.



Выходные обороты и мощность электродвигателей (кВт)



Конструктивные особенности

  • Типоразмер 030, 040, 050, 060, 070, 080 - изготавливается из алюминиевого сплава, литого под давлением;
  • Типоразмер 100, 120,150, 180- изготавливается из серого чугуна с механической обработкой.



Технические данные

  • Модель RT: червячный редуктор с цапфой на входном валу;
  • Модель MRT: червячный мотор-редуктор с полым выходным валом в комбинации с фланцем для монтажа электродвигателя или же укомплектованный фланцевым узлом согласно МЭК (IEC);
  • Модель MRP: червячный мотор-редуктор с цилиндрической передачей на входе;
  • Модель MRT x RT: двухступенчатый мотор-редуктор, используемая для достижения больших передаточных отношений.



Замечания по условиям применения

  • Не допускается использование редуктора в качестве мультипликатор (повышающего угловую скорость выходного вал);
  • Не допускается использование редуктора при высоких моментах инерции выходной нагрузки;
  • Не рекомендуется использовать редуктор в качестве привода подъемных механизмов;
  • Высокая динамическая нагрузка может снизить срок службы редуктора;
  • При использовании редуктора при температуре ниже -30°C или выше 40°C следует использовать масло соответствующее нужной температуре;
  • Запрещено использовать редуктор в агрессивных химических средах;
  • Максимальный крутящий момент не должен превышать номинальное значение указанное в технических характеристиках более чем в два раза;
  • Срок службы редуктора зависит от сервис фактора (SF), и составляет 8700 часов при условии (f.s.≥1).

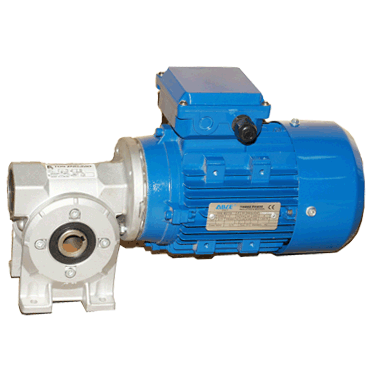

Редуктор MRT

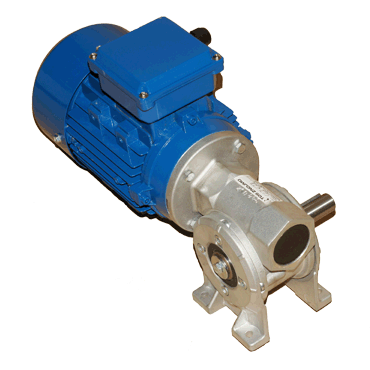

Редуктор MRT

Габаритные и присоединительные размеры

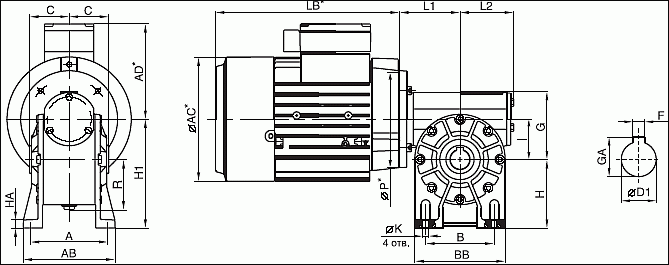

Исполнение лапы

Исполнение лапы

Тип
A
AB
B
BB
C
G
H
H1
H2
HA
I
K
L1
L2
R
D1H7
F
GA
MRT 28
66
80
52
68
29
48
52
80
24
6
28
7
50
38
34
14
5
16,3
MRT 40
84
100
70
96
41
68
71
111
31
8
40
7
65
59
50
19
6
21,8
MRT 50
96
114
85
112
49
83
85
135
35
10
50
9
75
67
58
24
8
27,3
MRT 60
111
137
95
140
60
99
100
160
40
12
60
11
93
82
72
25
8
28,3
MRT 70
115
141
120
156
60,5
109
115
185
45
12
70
11
101
93
80
28
8
31,3
MRT 80
147
180
140
180
70
123
142
222
62
13
80
11
110
105
92
35
10
38,3
MRT 100
164
198
160
210
76
147
160
260
60
16,5
100
13
130
117
107
40
12
43,3
MRT 120
180
216
200
250
86
175
185
305
65
18
120
15
152
138
128
45
14
48,8
MRT 150
220
260
270
340
110
219
230
380
80
20
150
19
188
171
160
55
16
59
MRT 180
264
318
300
370
132
264
280
460
100
22
180
22
223
202
189
60
18
65,2

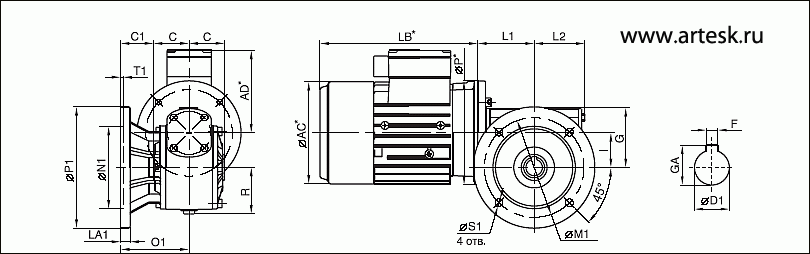

Исполнение фланец

Исполнение фланец

Тип
C
C1
G
I
L1
L2
LA1
T1
R
D1H7
F
GA
M1
N1h7
P1
O1
S1
MRT 28
29
20
48
28
50
38
7
-
34
14
5
16,3
56
40
70
49
7
MRT 40
41
41
68
40
65
59
11
4
50
19
6
21,8
115
95
140
79
9
MRT 50
49
43
83
50
75
67
11
4
58
24
8
27,3
130
110
160
92
10
MRT 60
60
42
99
60
93
82
12
4
72
25
8
28,3
165
130
200
102
11
MRT 70
60,5
51
109
70
101
93
12
5
80
28
8
31,3
165
130
200
111,5
11
MRT 80
70
50
123
80
110
105
13
5
92
35
10
38,3
165
130
200
120
11,5
MRT 100
76
59
147
100
130
117
15
5
107
40
12
43,3
215
180
250
135
13
MRT 120
86
59
175
120
152
138
15
5
128
45
14
48,8
215
180
250
145
13
MRT 150
110
98
219
150
188
171
20
6
160
55
16
59
300
250
350
208
17
MRT 180
132
88
264
180
223
202
20
5
189
60
18
65,2
350
300
400
220
18

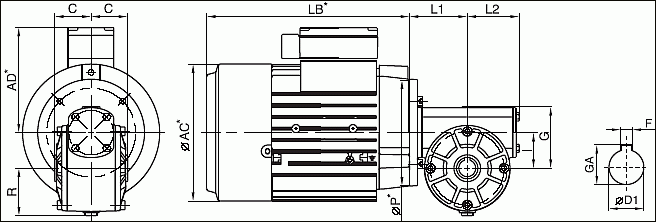

Исполнение навесное

Исполнение навесное

Тип
C
G
I
L1
L2
T2
R
D1H7
F
GA
M1
N1h7
P1
O1
S1
MRT 28
29
48
28
50
38
-
34
14
5
16,3
54
40
68
36
M6x12
MRT 40
41
68
40
65
59
2,5
50
19
6
21,8
65
50
96
38,5
M6x12
MRT 50
49
83
50
75
67
2,5
58
24
8
27,3
75
60
88
46,5
M6x12
MRT 60
60
99
60
93
82
2,5
72
25
8
28,3
85
70
105
57,5
M8x16
MRT 70
60,5
109
70
101
93
3,5
80
28
8
31,3
100
80
115
57
M8x16
MRT 80
70
123
80
110
105
3,5
92
35
10
38,3
130
110
145
66,5
M10x20
MRT 100
76
147
100
130
117
3,5
107
40
12
43,3
130
110
164
72,5
M10x20
MRT 120
86
175
120
152
138
3,5
128
45
14
48,8
165
130
190
80,5
M12x25
MRT 150
110
219
150
188
171
4
160
55
16
59
215
180
250
106
M14x25
MRT 180
132
264
180
223
202
4
189
60
18
65,2
265
230
300
129
M16x25



Односторонний выходной вал

Односторонний выходной вал

тип
MRT / RT
A
A1
C
Dh7
D1
L
L1
L2
F
M1
M2
kg
со стандартом DIN 332
I
II
28
56
89
1
14
17
30
120
87
5
M5
M5
0,1
0,15
40
80
132
10
19
23
40
182
130
6
M6
M6
0,3
0,4
50
97
158
10
24
28
50
218
157
8
M8
M8
0,55
0,75
60
118
185
5
25
30
60
250
183
8
M10
M8
0,7
0,9
70
120
191
10
28
35
60
261
190
8
M10
M8
0,9
1,25
80
138
205
5
35
40
60
270
203
10
M12
M8
1,5
2
100
150
234
10
40
46
80
324
240
12
M16
M12
2,4
3,2
120
170
264
10
45
51
90
364
270
14
M16
M12
3,4
4,6
150
218
323
10
55
62
100
433
328
16
M20
M16
6,1
8,1
180
262
377
10
60
68
110
497
382
18
M20
M16
4,8
11



Двусторонний выходной вал

Двусторонний выходной вал

тип
MRT / RT
A
A1
C
Dh7
D1
L
L1
L2
F
M1
M2
kg
со стандартом DIN 332
I
II
28
56
89
1
14
17
30
120
87
5
M5
M5
0,1
0,15
40
80
132
10
19
23
40
182
130
6
M6
M6
0,3
0,4
50
97
158
10
24
28
50
218
157
8
M8
M8
0,55
0,75
60
118
185
5
25
30
60
250
183
8
M10
M8
0,7
0,9
70
120
191
10
28
35
60
261
190
8
M10
M8
0,9
1,25
80
138
205
5
35
40
60
270
203
10
M12
M8
1,5
2
100
150
234
10
40
46
80
324
240
12
M16
M12
2,4
3,2
120
170
264
10
45
51
90
364
270
14
M16
M12
3,4
4,6
150
218
323
10
55
62
100
433
328
16
M20
M16
6,1
8,1
180
262
377
10
60
68
110
497
382
18
M20
M16
4,8
11

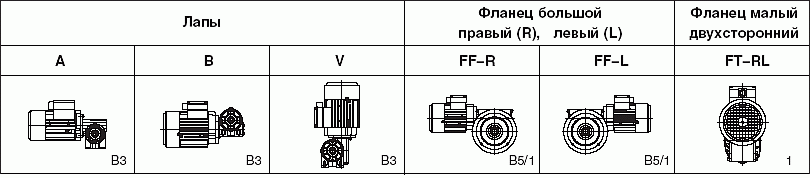

Варианты исполнения

Варианты исполнения



Выходные обороты и мощность электродвигателей (кВт)
