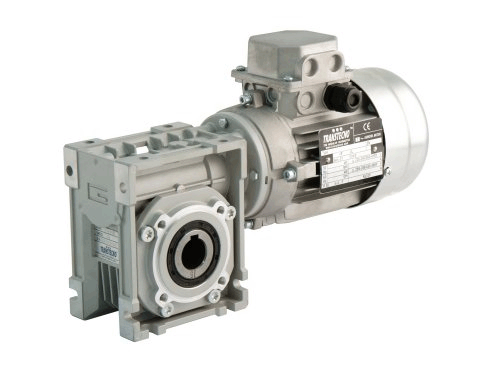

Червячные мотор-редукторы TRANSTECNO серии CM026, CM030, CM040, CM050, CM063, CM075, CM090, CM110, CM130: характеристики, устройство, принцип работы, цена

Червячные одноступенчатые мотор-редукторы TRANSTECNO серии CM предназначены для работы в качестве привода в различных изделиях и агрегатах. Редуктор способен снижать обороты и увеличивать крутящий момент электродвигателя в широком диапазоне передаточных чисел. Серия CM состоит из девяти типоразмеров. Максимальный крутящий момент может достигать 1100 Нм. Редукторы имеют компактные размеры и изготовлены из прочных материалов. Корпуса редукторов: CM026, CM030, CM040, CM050, CM063, CM075, CM090, CM110 - отлиты из сплава алюминия, CM130 – из чугуна. Благодаря применению двойных конических роликовых подшипников, редукторы CM выдерживают большие радиальные и консольные нагрузки. Мотор-редукторы производятся в Италии на самом современном оборудовании и из лучшего сырья, что делает их лидерами среди червячных приводов.

Передаточные отношения 5-100

Обороты тихоходного вала 7 - 560 об/мин

Крутящий момент 12-1100 Нм

Серия имеет следующие типоразмеры:

CM026, CM030, CM040, CM050, CM063, CM075, CM090, CM110, CM130

Производитель - TRANSTECNO, Италия
Материал корпуса - Сплав алюминия (для CM026-CM110). Серый чугун (для CM130)
Материал шестерней - 21Ni Cr Mo2 (60-62 HRC), Cu Sn 10P (HB 90)
Тип крепления - Корпус редуктора или съемный выходной фланец со стороны выходного вала
Выходной вал - Полый со шпоночным пазом (опционально одно или двухсторонний цилиндрический вал)

Пример условного обозначения для заказа:

CM050-U-10-71-B5-SZDX-BRSX-90-B3-VS

CM - тип редуктора
050 - размер корпуса (026, 030, 040, 050, 063, 075, 090, 110, 130 мм)

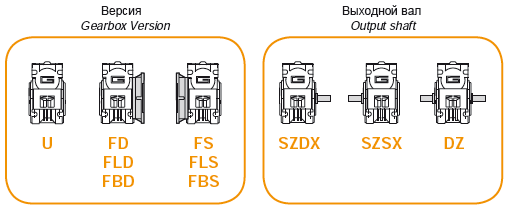

U - версия (U, FD, FS, FLD, FLS, FBD, FBS)
10 - передаточное число (Ratio)
71 - габарит электродвигателя IEC (56 - 132)
B5 - тип фланца (B5, B14)
SZDX - выходной вал (SZDX, SZSX, DZ)

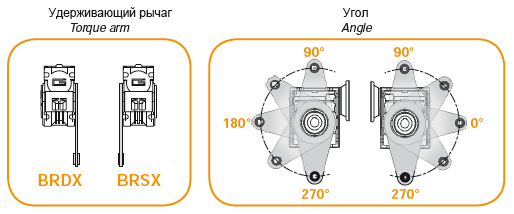

BRSX - удерживающий рычаг (BRDX, BRSX)
90 - угол (0°, 90°, 180°, 270°)
B3 - монтажная позиция (B3, B8, B6, B7, V5, V6)
VS - опции

Типоразмер	M max, Нм	D - выходного вала, мм
CM026	15	12
CM030	22	14
CM040	48	18
CM050	88	25
CM063	166	25
CM075	269	35
CM090	457	35
CM110	755	42
CM130	1050	45
