Двухступенчатый червячный мотор-редуктор Varvel (Варвел) SRS28-RS28, SRS28-RS40, SRS28-RS50, SRS28-RS60, SRS40-RS70, SRS40-RS85, SRS50-RS110, SRS60-RS130, SRS70-RS150: характеристики, устройство, принцип работы, цена

SRS28-RS28, SRS28-RS40, SRS28-RS50, SRS28-RS60, SRS40-RS70, SRS40-RS85, SRS50-RS110, SRS60-RS130, SRS70-RS150

Мотор-редукторы червячные двухступенчатые серии SRS-RS производства Varvel (Италия) получили широкое применение во всем мире. Они применяются в изделиях, где требуется низкая скорость и компактные размеры. Редукторы серии SRS-RS позволяют получить стабильную скорость от 0,1-12 об/мин, при этом момент может достигать 4000 Нм. Редукторы SRS-RS Varvel славятся своей надежностью и неприхотливостью, что позволяет использовать их в самых тяжелых условиях работы. Качество сборки контролируется на всех этапах производства комплектующих редукторов. Современное производственное оборудование позволяет получить точность обработки червячных пар до нескольких микронов, что делает редукторы SRS-RS малошумными, а коэффициент люфта сводится к нулю.

Серия имеет следующие типоразмеры:
SRS28-RS28, SRS28-RS40, SRS28-RS50, SRS28-RS60, SRS40-RS70, SRS40-RS85, SRS50-RS110, SRS60-RS130, SRS70-RS150

Двухступенчатый червячный мотор-редуктор Varvel (Варвел) SRS-RS

Система обозначения червячных мотор-редукторов серии SRS-RS

SRS/RS 40/70 140(7x20) АС28 F(L) IEC:63 B14 //0,12/4-11/090/063/IM2181-IP54/F/220/380/50/У3/S1-Т/10/АC/220/380-К2

SRS/RS – Cерия двухступенчатого редуктора
40/70 – Межосевое расстояние редуктора первой и второй ступени, мм
140 – Номинальное передаточное отношение сборки
(7x20) – Номинальное передаточное отношение первой и второй ступени
АС28 – Диаметр выходного вала, мм
F(L) – Выходной фланец
IEC – Стандарт электродвигателя
63 – Типоразмер электродвигателя (высота от лап до центра вала)
B14 – Тип фланца электродвигателя (малый)
0,12 – Мощность электродвигателя в кВт
4 – Количество полюсов электродвигателя (1500 об/мин)
090 – Внешний диаметр фланца электродвигателя (PAM), мм
063 – Высота от лап до оси (только для лапного исполнения, для фланцевого исполнения ставится 000)
IM2181 – Конструктивное исполнение по способу монтажа
IP54 – Степень защиты
F - Класс изоляции обмоток электродвигателя
220/380/50 – Напряжение (В) и частота (Гц) питания электродвигателя
У3 - Климатическое исполнение
S1 - Режим работы
Т - Электротормоз
10 - Момент тормоза в Нм
АС - Тип питания электротормоза (переменное)
220/380 – Напряжение питания электротормоза
К2 – Положение клеммной коробки

Типоразмер
M max, Нм

D - выходного вала,

мм

SRS28-RS28
43
14
SRS28-RS40
60
19
SRS28-RS50
110
24
SRS28-RS60
200
25
SRS40-RS70
300
28 (30)
SRS40-RS85
590
32 (35)
SRS50-RS110
900
42
SRS60-RS130
1700
48
SRS70-RS150
2700
55



Габаритные и присоединительные размеры

Реактивная штанга, выходной вал

Монтажные положения

Вес червячных редукторов серии SRS-RS, кг

Выходные обороты и мощность электродвигателей (кВт) pdf.

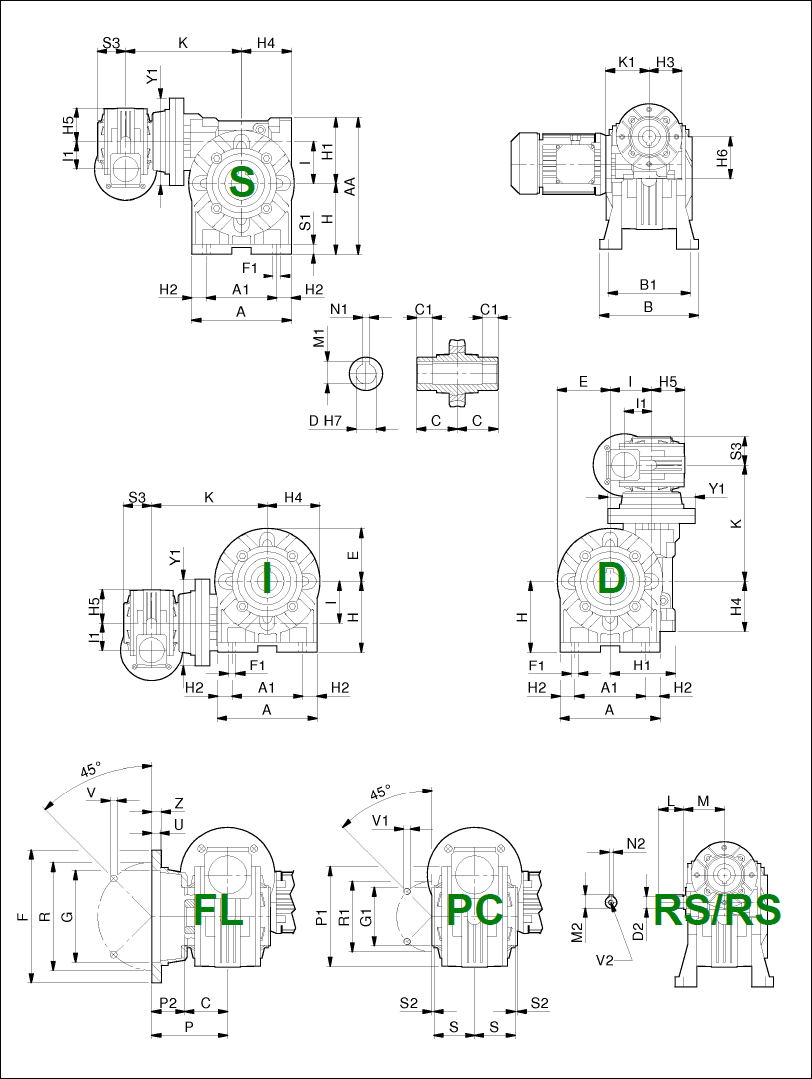

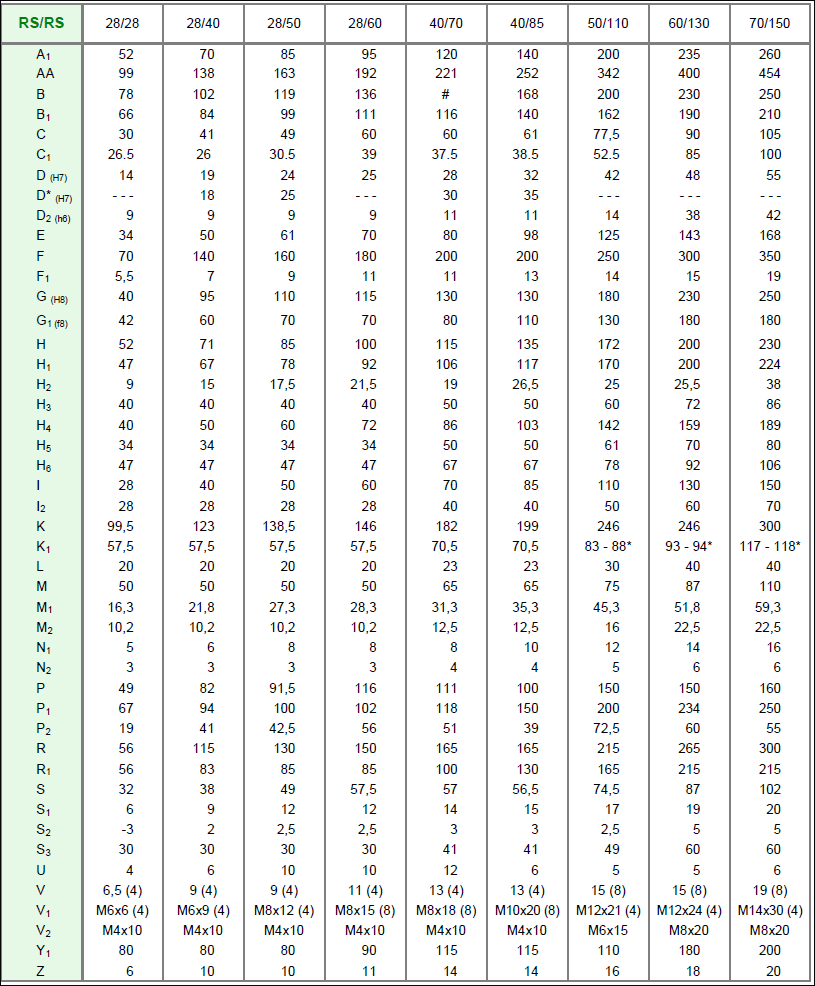

Габаритные и присоединительные размеры SRS-RS



Назад

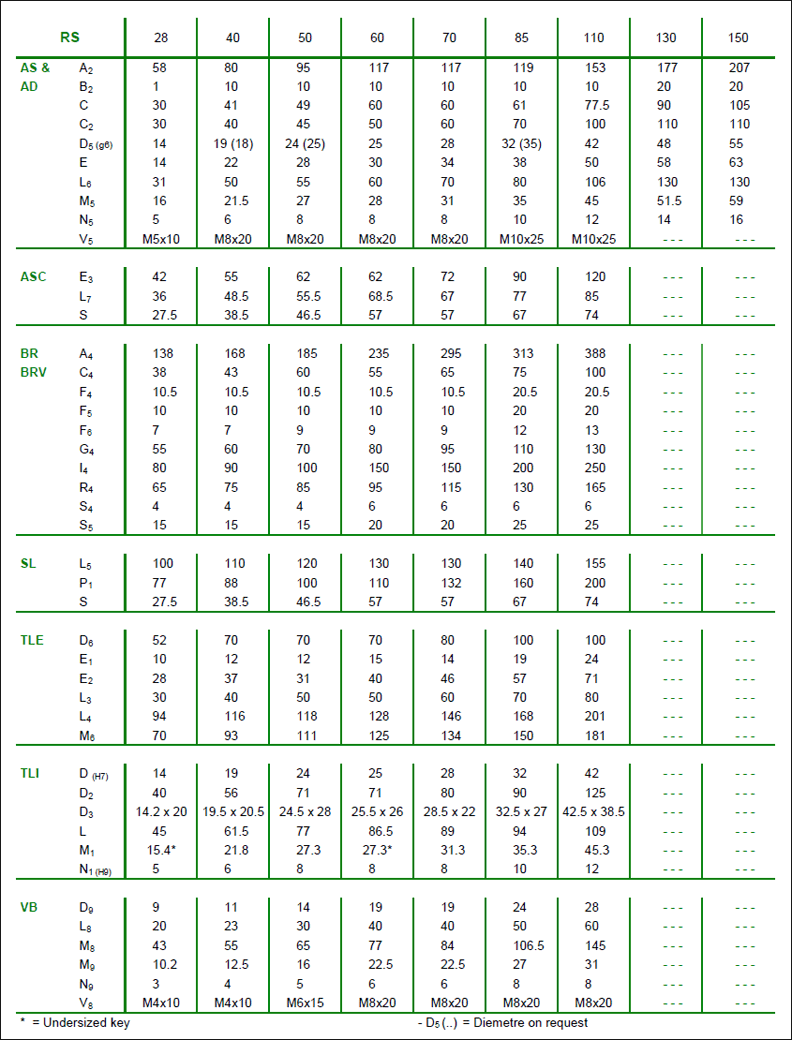

Реактивная штанга, выходной вал

выходной вал SRS-RS

Назад

Монтажные положения двухступенчатых червячных редукторов серии SRS-RS

Монтажные положения двухступенчатых червячных редукторов серии SRS-RS

Назад

Положение клемной коробки электродвигателя

Положение клемной коробки электродвигателя

Назад

Вес червячных редукторов серии SRS-RS, кг

SRS28-RS28
2,5
SRS28-RS40
3,9
SRS28-RS50
5,2
SRS28-RS60
7,9
SRS40-RS70
12
SRS40-RS85
16,5
SRS50-RS110
45
SRS60-RS130
57
SRS70-RS150
90
