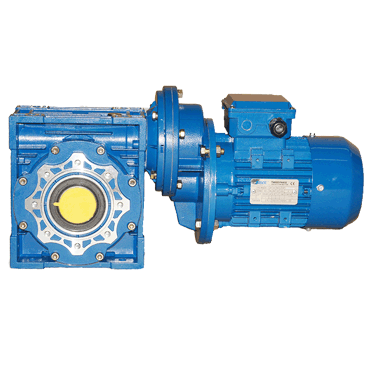

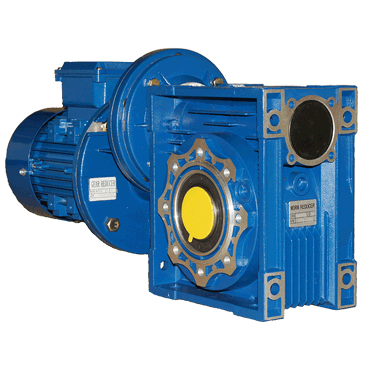

Цилиндро-червячные мотор-редукторы PCRV: характеристики, устройство, принцип работы, стоимость

• Типоазмер 63/40 - 63/50 - 63/63 - 71/50 - 71/63 - 71/75 - 71/90 - 80/75 - 80/90 - 80/110 - 80/130 - 90/110 - 90/130
• Диапазон передаточных отношений 75 - 320
• Мощность электродвигателя 0,12 - 1,5 квт
• Диапазон крутящего момента 68 - 2150 Нм

Выходные обороты и мощность электродвигателей (кВт)

УСЛОВИЯ ПРИМЕНЕНИЯ

• нагрузка постоянная или переменная, одного направления и реверсивная
• температура окружающей среды от -40 до +50°С
• влажность не более 95%
• Внешняя среда неагрессивная, запыленность не более 10 мг/м3
• высота над уровнем моря - не более 1000м
• работа постоянная и с периодическими остановками (без ударов и толчков)

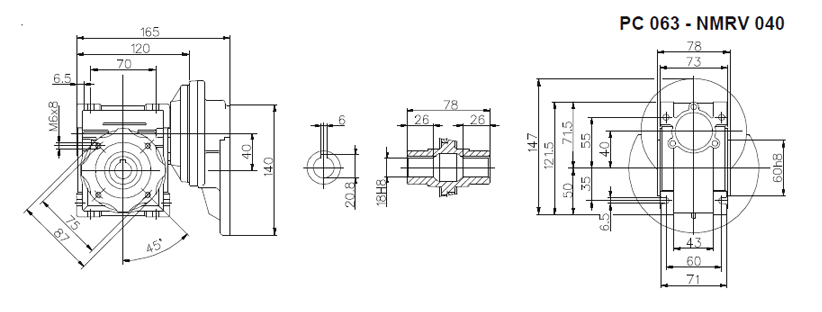

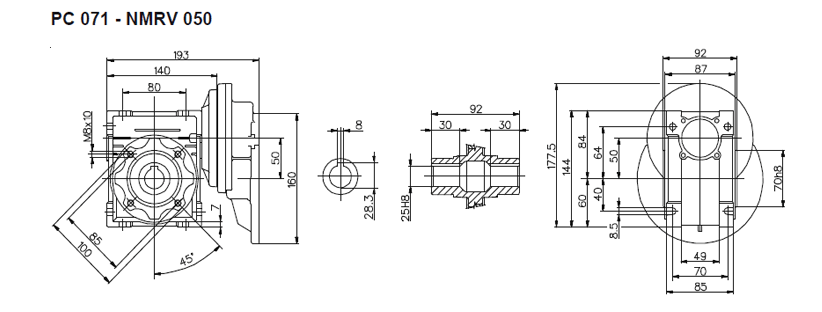

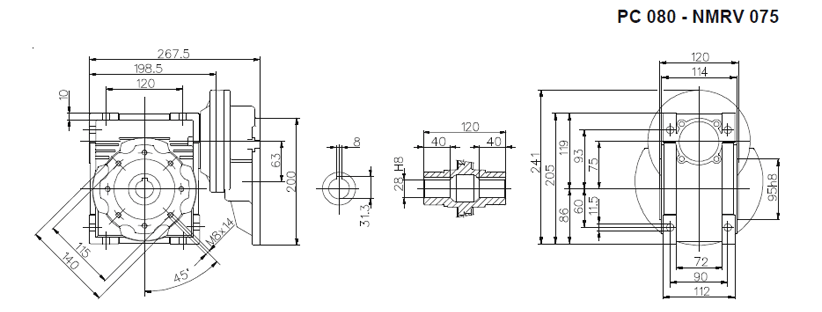

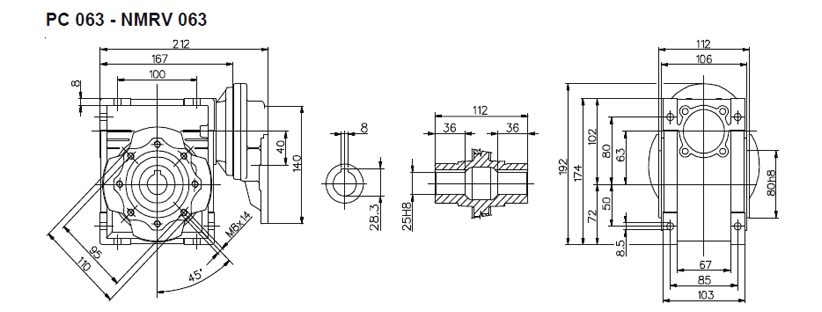

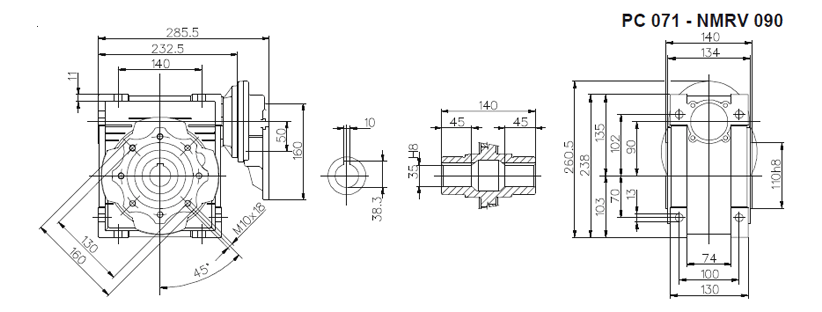

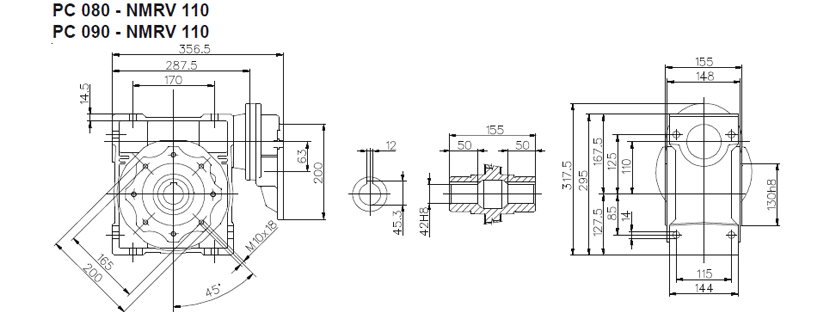

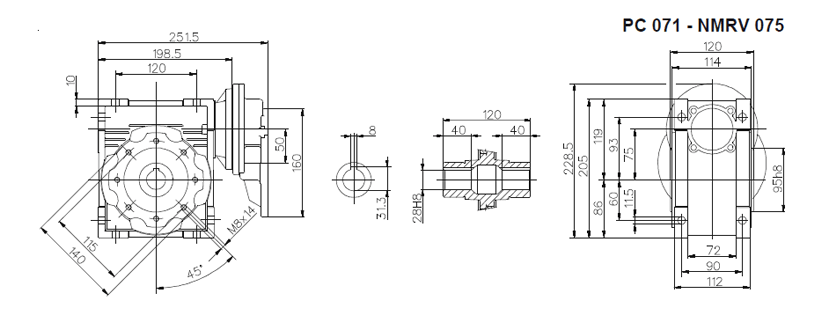

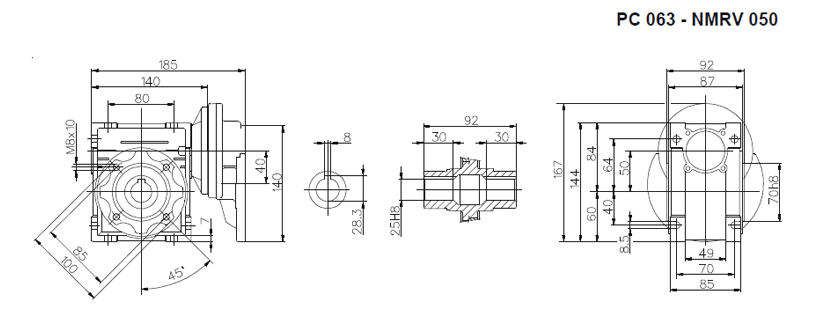

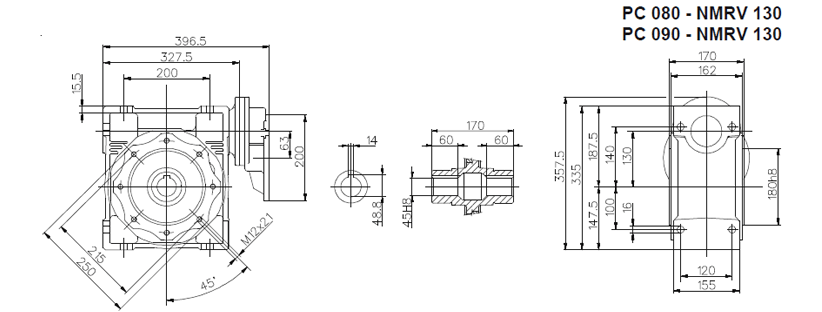

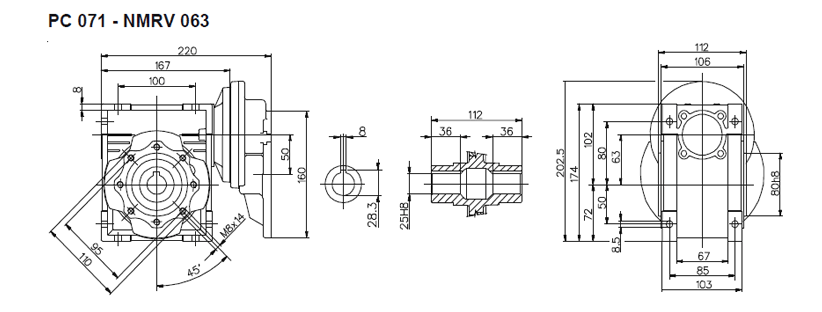

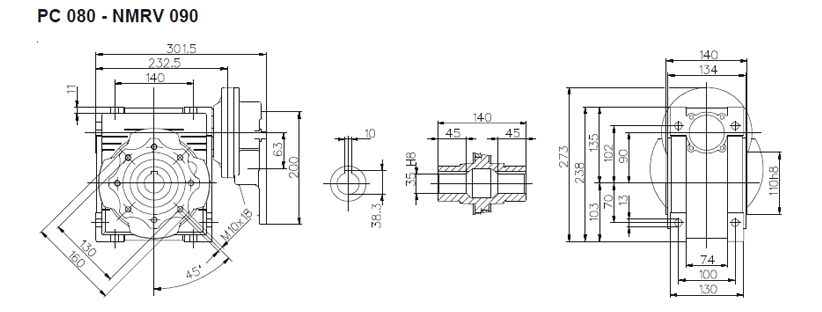

Габаритные и присоединительные размеры

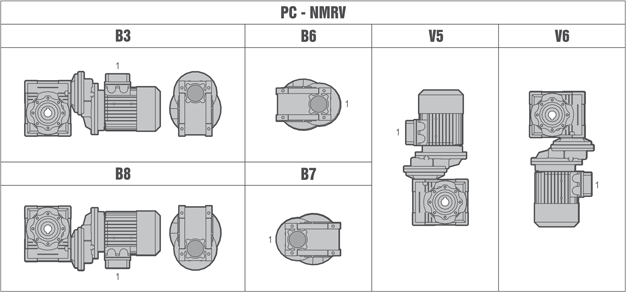

Монтажные положения

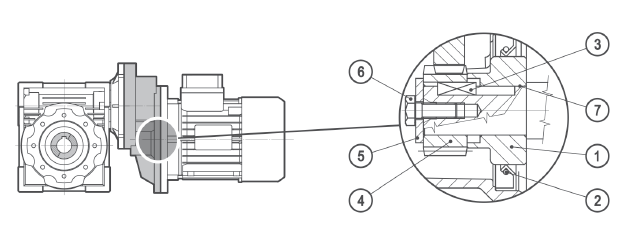

Порядок установки цилиндрической ступени PC на электродвигатель

Для правильной установки шестерни на вал электродвигателя необходимо придерживаться следующих инструкций:

• a) Тщательно очистить вал электродвигателя
• b) Удалить призматическую шпонку двигателя
• c) Закрепить втулку (1) на ведущем валу, как показано на рисунке, используя прокладочный герметик (7). Для облегчения процесса можно нагреть втулку примерно до 70-80°C.
• d) Установить новую втулку (3) вместо удаленной.
• e) Установить шестерню (4), соблюдая требования пункта (c).
• f ) Установить шайбу (5) и затянуть винт (6).
• g) Удалить резиновую крышку в месте посадки сальника, действуя с осторожностью, поскольку предварительный модуль заполнен смазкой.
• h) Установить сальник (2) и двигатель в сборе, следить за тем, чтобы не повредить резиновый борт сальника.

Для бесперебойной работы без лишней вибрации и шумов рекомендуется использовать двигатели ABLE.
