KPC 30-PC 40, KPC 30-PC 50, KPC 40-PC 75, KPC 40-PC 90, KPC 50-PC 110

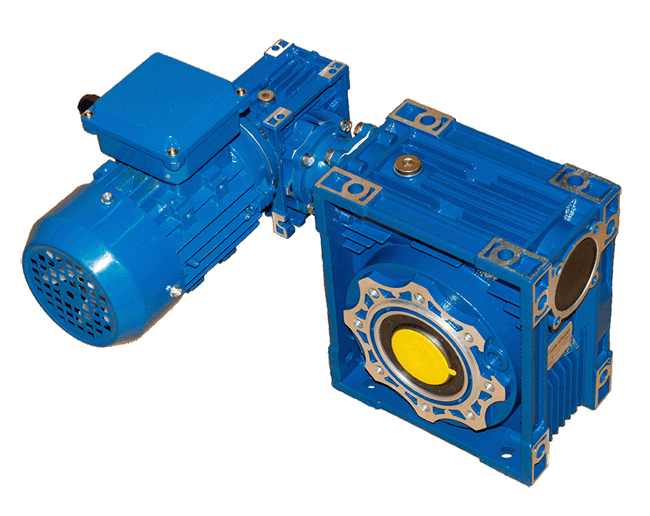

Червячный двухступенчатый мотор-редуктор Итальянского производителя приводной техники SITI имеет универсальный корпус, позволяющий выполнять монтаж в любом положение, в том числе на опорном фланце. Редуктор имеет литой корпус, окрашенный в синий цвет, все детали редуктора проходят не однократный технологический контроль и отвечают всем требованиям технических условий. Достоинствами серии KPC являются компактные размеры, надежная конструкция и низкая стоимость. Диапазон передаточных составляет от 225/1 до 10000/1, комплектуются электродвигателями 0,09-1,5 кВт. Опционально редукторы комплектуются одно или двухсторонними выходными валами, боковыми фланцами и реактивными штангами.

Серия имеет следующие типоразмеры:
KPC 30-PC 40, KPC 30-PC 50, KPC 40-PC 75, KPC 40-PC 90, KPC 50-PC 110

Система обозначения червячных мотор-редукторов серии KPC

К
РС
- 40
- РС
- 50
- 1200
- 1,17
- Ф
- AAL
- 0,12
- 252
- 380
- 50
- (4P)
1
2
3
4
5
6
7
8
9
10
11
12
11
12



1 – Cерия двухступенчатого редуктора
2 – Cерия редуктора первой ступени (PC)
3 – Межосевое расстояние редуктора первой ступени, мм
(30,40,50,63)
4 – Cерия редуктора второй ступени (PC)
5 – Межосевое расстояние редуктора второй ступени, мм
(30,40,50,63,75,90,110)
6 – Номинальное передаточное отношение сборки
7 – Число оборотов выходного вала, об/мин
8 – Фланец на выходном валу редуктора (Ф, ФБ, ФЛ)
9 – Монтажное положение (BAL,BAR,AAL,AAR,VAL,VAR,MAL,MAR)
10 – Мощность электродвигателя, kW
11 – Крутящий момент на выходном валу, Nm
12 – Напряжение питания электродвигателя, V
13 – Частота питающей сети, Гц
14 – Количество полюсов электродвигателя (2,4,6)
Типоразмер
M max, Нм

D - выходного вала,

мм
KPC 30-PC 40
60
14
KPC 30-PC 50
110
25
KPC 40-PC 75
310
28
KPC 40-PC 90
600
35
KPC 50-PC 110
900
42



Габаритные и присоединительные размеры

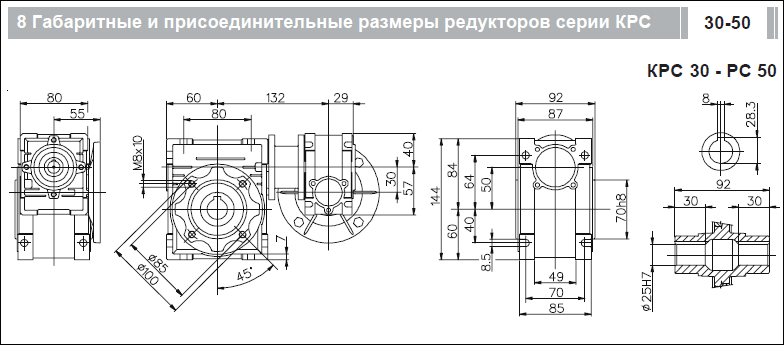

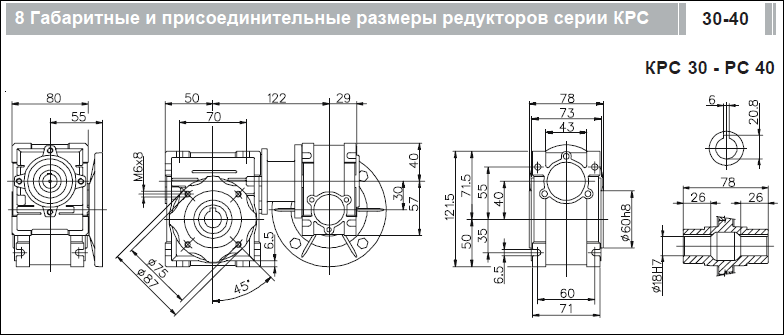

Червячные редукторы KPC 30-PC 40

Червячные редукторы KPC 30-PC 50

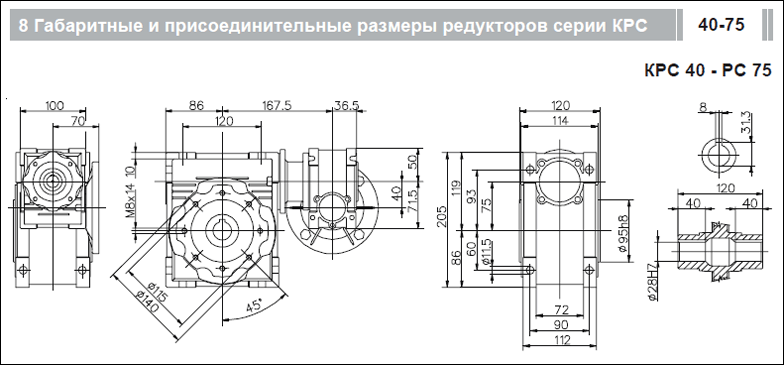

Червячные редукторы KPC 40-PC 75

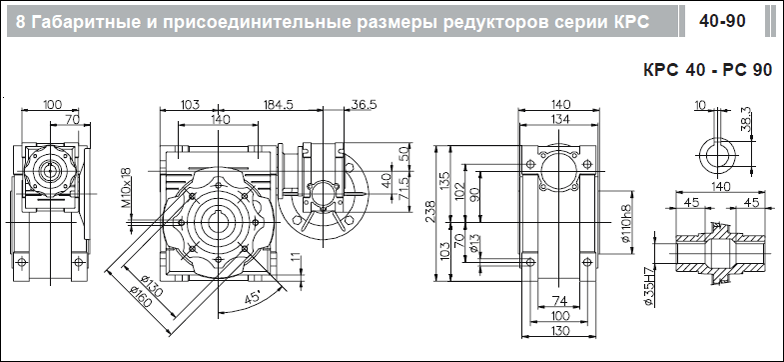

Червячные редукторы KPC 40-PC 90

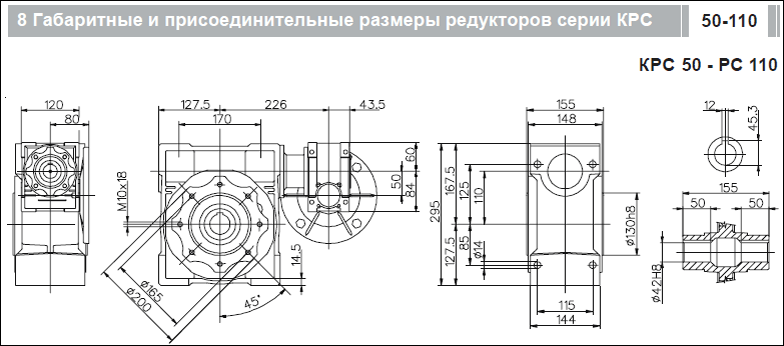

Червячные редукторы KPC 50-PC 110

Реактивная штанга, выходной вал

Присоединительные размеры фланца электродвигателя

Монтажные положения

Вес червячных редукторов серии KPC, кг

Выходные обороты и мощность электродвигателей (кВт) pdf.



KPC 30-PC 40

KPC 30-PC 40

Назад

KPC 30-PC 50

KPC 30-PC 50

Назад

KPC 40-PC 75

KPC 40-PC 75

Назад

KPC 40-PC 90

KPC 40-PC 90

Назад

KPC 50-PC 110

KPC 50-PC 110

Назад



Присоединительные размеры фланца электродвигателя

Присоединительные размеры фланца электродвигателя
PAM
N
M
P
Q
225
300
400
450
500
600
750
900
1200
1500
1800
2400
3200
4000
5000
D
KPC 30-PC 40
56B5
80
100
120
54,5
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
5614
50
65
80
54,5
KPC 30-PC 50
56B5
80
100
120
54,5
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
5614
50
65
80
54,5
63B5
95
115
140
54,5
11
11
11
11
63B14
60
75
90
54,5
KPC 30-PC 63
56B5
80
100
120
54,5
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
5614
60
75
90
54,5
63B5
50
65
80
54,5
11
11
11
11
11
11
11
11
11
63B14
60
75
90
54,5
KPC 40-PC 75
63B5
95
115
140
65
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
63B14
60
75
90
65
71B5
110
130
160
66
14
14
14
14
14
14
14
14
14
71B14
70
85
105
66
KPC 40-PC 90
63B5
95
115
140
65
11
11
11
11
11
11
11
11
11
11
11
11
11
11
11
63B14
60
75
90
65
71B5
110
130
160
66
14
14
14
14
14
14
14
14
14
71B14
70
85
105
66
KPC 50-PC 110
63B5
95
115
140
78
11
11
11
11
11
63B14
/
/
/
/
71B5
110
130
160
78
14
14
14
14
14
14
14
14
14
14
14
14
14
71B14
70
85
105
75
80B5
130
165
200
78
19
19
19
19
19
19
19
19
80B14
80
100
120
77

Назад

Реактивная штанга, выходной вал

выходной вал
A
A1
B
B1
C
C1
D h7
d
L
b1
t1
PC30
28,5
57
35
35
30
30
14
M5
127
5
16
PC40
39
78
43
43
40
40
18
M5
164
6
20,5
PC50
46
92
53,5
53,5
50
50
25
M8
199
8
28
PC63
56
112
65
53,5
60
50
25
M8
219
8
28
PC75
60
120
70
63,5
60
60
28
M8
247
8
31
PC90
70
140
65
84,5
60
80
35
M8
309
8
38
PC110
77,5
155
126
84,5
110
80
42
M10
324
12
45

Реактивная штанга
A
B
C
D
R
PC30
85
26,5
12,5
8
12,4
PC40
100
29,5
20
10
30
PC50
100
35,5
20
10
36
PC63
150
46
20
10
30
PC75
200
47,5
25
14
37,5
PC90
200
57,5
25
14
37,5
PC110
250
64,5
25
14
37,5

Назад

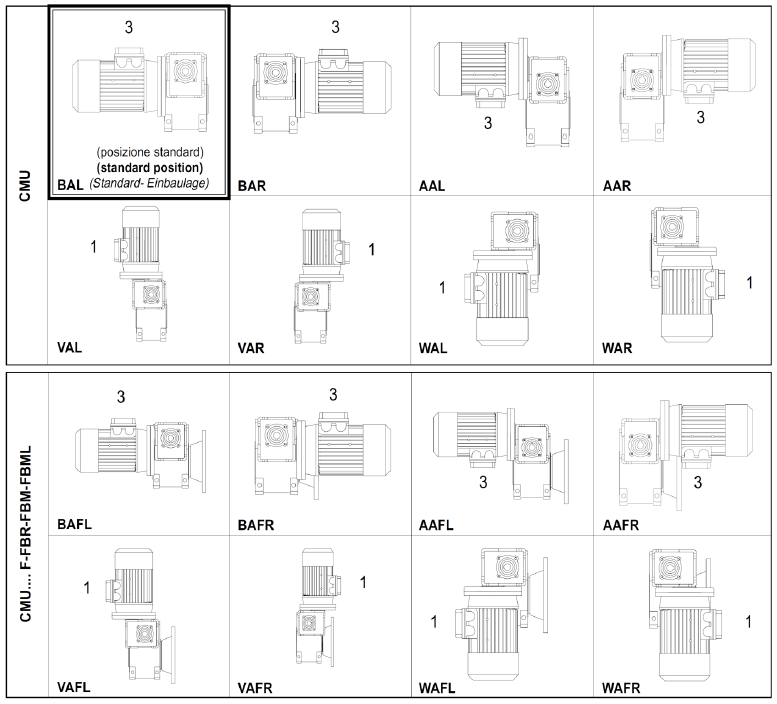

Монтажные положения двухступенчатых червячных редукторов серии KPC
